Thí nghiệm nghiệm thu thiết bị đóng cắt 10kV tại Trạm biến áp 110kV Fujiapo

Thiết bị đang được thử nghiệm:

Thiết bị đóng cắt 61 Bay (bao gồm máy cắt chân không 10kV, thiết bị chống sét và máy biến áp)

Dụng cụ được sử dụng:

Máy biến áp thử nghiệm, bộ điều chỉnh điện áp, cuộn cáp, megohm kế, máy đo điện trở DC, máy đo đặc tính cơ khí chuyển mạch, máy đo điện trở vòng lặp, máy phát điện áp cao DC, máy thử bảo vệ rơle, bộ dụng cụ

Tiêu chuẩn tham khảo:

GB50150-2006 – Quy trình kiểm tra bàn giao thiết bị điện

Thử thách chính:

Thử nghiệm bảo vệ rơle cần có sự phối hợp với phòng giám sát và phòng điều độ để hoàn thành các mục tiêu điều khiển từ xa và đo lường từ xa. Đây không phải là một thử nghiệm bảo vệ rơle độc ​​lập đơn giản.

Quá trình kiểm tra và kết quả:

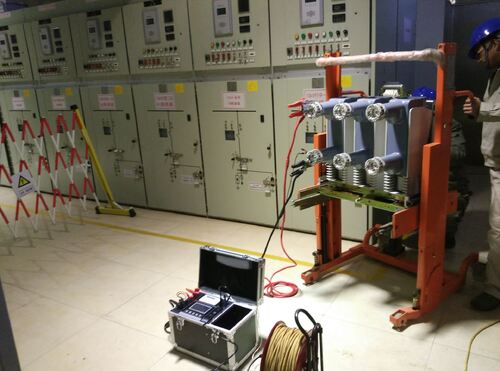

HKVTest đã tiến hành đo điện trở cách điện, đo điện trở DC, kiểm tra điện trở vòng lặp, bảo vệ rơle và kiểm tra mạch thứ cấp cũng như kiểm tra điện áp chịu đựng trên thiết bị đóng cắt 61 khoang. Thử nghiệm bảo vệ rơle được thực hiện trong khi liên lạc với các phòng điều phối và giám sát trung tâm để xác minh các chức năng điều khiển từ xa và đo từ xa. Hầu hết các bài kiểm tra đều vượt qua thành công.

Kết luận cuối cùng:

HKVTest đã hoàn thành thành công phần lớn trong số 61 thử nghiệm thiết bị đóng cắt khoang theo các yêu cầu phối hợp đầy thách thức với hệ thống điều phối và giám sát từ xa. Tất cả các bài kiểm tra đã hoàn thành đều vượt qua các tiêu chí chấp nhận.
