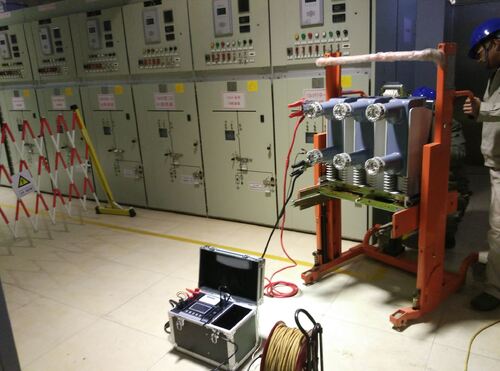

การทดสอบการยอมรับเครื่องสลับ 10kV ที่ Fujiapo Substation 110kV

อุปกรณ์ภายใต้การทดสอบ:

สวิตช์เกียร์ 61 เบย์ (รวมถึงเบรกเกอร์สุญญากาศ 10kV, อุปกรณ์ป้องกันและหม้อแปลงไฟฟ้า)

เครื่องมือที่ใช้:

หม้อแปลงทดสอบ, เครื่องปรับแรงดันไฟฟ้า, รอกสายเคเบิล, เมกะโอห์มมิเตอร์, เครื่องทดสอบความต้านทานกระแสตรง, เครื่องทดสอบลักษณะทางกลของสวิตช์, เครื่องทดสอบความต้านทานลูป, เครื่องกำเนิดไฟฟ้าแรงสูงกระแสตรง, เครื่องทดสอบการป้องกันรีเลย์, ชุดเครื่องมือ

มาตรฐานอ้างอิง:

GB50150-2006 - ขั้นตอนการทดสอบการส่งมอบอุปกรณ์ไฟฟ้า

ความท้าทายที่สำคัญ:

การทดสอบการป้องกันรีเลย์จำเป็นต้องประสานงานกับห้องตรวจสอบและห้องควบคุมเพื่อให้การควบคุมระยะไกลและวัตถุประสงค์การวัดระยะไกลเสร็จสมบูรณ์ นี่ไม่ใช่การทดสอบการป้องกันรีเลย์แบบสแตนด์อโลนธรรมดา

กระบวนการทดสอบและผลลัพธ์:

HKVTest ดำเนินการวัดความต้านทานของฉนวน, การวัดความต้านทาน DC, การทดสอบความต้านทานของลูป, การป้องกันรีเลย์และการทดสอบวงจรทุติยภูมิ และการทดสอบแรงดันไฟฟ้าบนสวิตช์เกียร์ 61 ช่อง การทดสอบการป้องกันรีเลย์ดำเนินการในขณะที่สื่อสารกับห้องตรวจสอบส่วนกลางและห้องควบคุมเพื่อตรวจสอบฟังก์ชันการควบคุมระยะไกลและการวัดและส่งข้อมูลทางไกล การทดสอบส่วนใหญ่ผ่านการทดสอบเรียบร้อยแล้ว

บทสรุปสุดท้าย:

HKVTest ประสบความสำเร็จในการทดสอบสวิตช์เกียร์แบบ 61 ช่องส่วนใหญ่ภายใต้ข้อกำหนดด้านการประสานงานที่ท้าทายพร้อมระบบตรวจสอบและสั่งงานจากระยะไกล การทดสอบที่เสร็จสมบูรณ์ทั้งหมดผ่านเกณฑ์การยอมรับ
