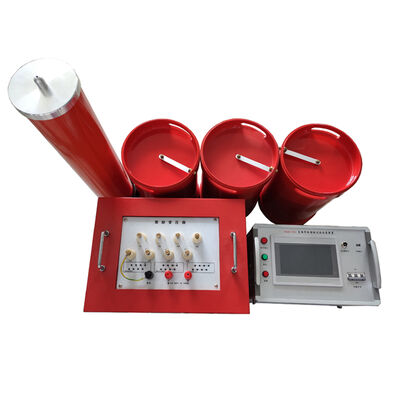

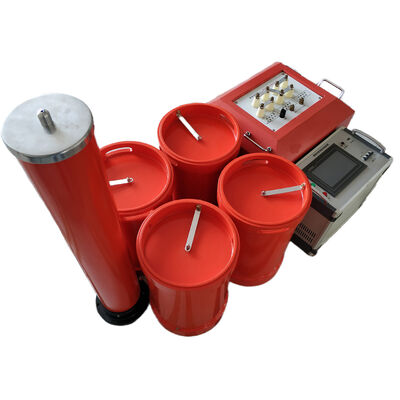

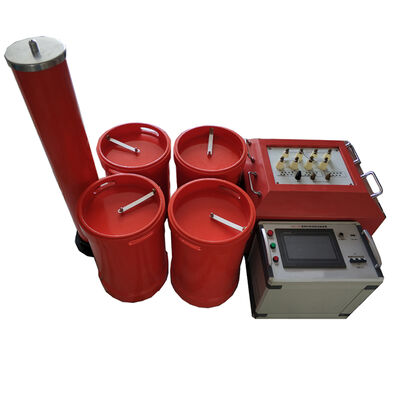

cácHZG1101 Bộ thiết bị kiểm tra cộng hưởng chuỗi tần số thay đổi hoàn chỉnhđược thiết kế để kiểm tra điện áp xoay chiều của các thiết bị điện cao áp, bao gồm các thiết bị điện 10kV, 35kV, 110kV và 220kV, trạm biến áp, đường dây truyền tải, máy biến áp, máy phát điện và cáp cao thế.
Hệ thống áp dụng tiên tiếncông nghệ cộng hưởng loạt tần số thay đổi, sử dụng sự cộng hưởng giữa cuộn kháng điện áp cao và tải điện dung để tạo ra điện áp cao và dòng điện cao. So với các hệ thống kiểm tra điện áp chịu tần số nguồn truyền thống, nó giúp giảm đáng kể công suất nguồn, kích thước và trọng lượng thiết bị cần thiết đồng thời cải thiện chất lượng dạng sóng và độ an toàn khi kiểm tra.
Hệ thống hoàn chỉnh bao gồm:
Với chức năng quét tần số thông minh, điều chỉnh tự động, nhiều chức năng bảo vệ và thiết kế mô-đun, thiết bị này được sử dụng rộng rãi trong các công ty điện lực, phòng thí nghiệm thử nghiệm điện áp cao, công ty lắp đặt điện và các đơn vị kỹ thuật bảo trì.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | HZG1101 |
| Loại sản phẩm | Thiết bị kiểm tra cộng hưởng dòng tần số thay đổi |
| Ứng dụng | Kiểm tra điện áp chịu đựng AC cho máy biến áp, cáp, GIS, máy phát điện, trạm biến áp và đường dây truyền tải |
| Dải điện áp thử nghiệm | 10kV / 35kV / 110kV / 220kV / lên đến 1000kV (phụ thuộc vào cấu hình) |
| Biến dạng dạng sóng điện áp đầu ra | <1,0% |
| Thời gian làm việc liên tục | 15 phút trong điều kiện định mức |
| Hệ số chất lượng hệ thống (Q) | Q >50 |
| Yếu tố chất lượng để kiểm tra cáp và máy phát điện | Q >30 (tùy tải) |
| Yếu tố chất lượng để thử nghiệm máy biến áp và đường dây | Q >30 (tùy tải) |
| Nguồn điện đầu vào | Ba pha 380V hoặc một pha 220V |
| Khả năng chịu tải | Toàn tải ở 380V, một nửa tải ở 220V |
| Phạm vi điều chỉnh tần số | 20Hz–300Hz |
| Độ phân giải điều chỉnh tần số | 0,1Hz |
| Ổn định tần số | .00,02% |
| Độ chính xác đo lường hệ thống | 1,5% |
| Phạm vi đầu ra hiện tại | 13A–1250A |
| Nhiệt độ tăng | <60oC |
| Chức năng bảo vệ | Bảo vệ quá áp, bảo vệ quá dòng, bảo vệ khởi động ở vị trí 0, bảo vệ đột biến, bảo vệ mất cân bằng pha |
| Trưng bày | Màn hình LCD lớn với màn hình hiển thị đường cong quét cộng hưởng |
| Lưu trữ dữ liệu | Chức năng in và lưu trữ dữ liệu từ xa |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Công suất định mức | 5,5–500kW |
| Điện áp đầu vào | 380V / 220V |
| Điện áp đầu ra | 0–400V |
| Tần số đầu ra | 20–300Hz |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải điện áp định mức | 0–1000kV |
| Phạm vi hiện tại định mức | 1–10A |
| Phạm vi điện cảm | 30–600H |
| Thời gian làm việc | Hoạt động liên tục trong 15 phút ở điều kiện định mức |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Phạm vi công suất | 3,5–500kVA |
| Điện áp đầu vào | Tương thích 200V / 400V |
| Chức năng | Cung cấp năng lượng kích thích cho hệ thống cộng hưởng |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Dải điện áp | 10–1000kV |
| Phạm vi điện dung | 300–5000pF |
| Độ chính xác của phép đo | ± 1,0% |
Nguyên lý cộng hưởng nối tiếp giúp giảm công suất đầu vào cần thiết xuống khoảng 1/Q công suất thử nghiệm, giúp hệ thống phù hợp với môi trường hiện trường có nguồn điện hạn chế.
Cấu trúc mô-đun giúp loại bỏ các máy biến áp công suất cao truyền thống cồng kềnh. Trọng lượng đơn vị duy nhất là 65kg, cải thiện tính di động.
Khi xảy ra sự cố cách điện, hệ thống sẽ tự động mất cộng hưởng và giảm dòng điện, ngăn ngừa hư hỏng do dòng điện ngắn mạch lớn.
Mạch cộng hưởng lọc các thành phần hài và cung cấp đầu ra sóng gần hình sin với độ méo dưới 1%.
Nó phù hợp để kiểm tra điện áp chịu đựng AC của máy biến áp, cáp, GIS, máy phát điện, thiết bị đóng cắt, trạm biến áp và đường dây truyền tải.
Nó cung cấp đầu ra điện áp cao với công suất đầu vào thấp hơn, chất lượng dạng sóng tốt hơn và hạn chế dòng điện sự cố an toàn hơn so với các phương pháp thử nghiệm truyền thống.
Đúng. Cấu trúc mô-đun được thiết kế cho các ứng dụng thử nghiệm tại chỗ trong các trạm biến áp và môi trường xây dựng nguồn điện.
Đúng. Hệ thống hỗ trợ quét tần số tự động, nhận dạng điểm cộng hưởng và hiển thị đường cong.
Thiết bị đi kèm với mộtBảo hành 2 nămbao gồm hỗ trợ kỹ thuật, hỗ trợ khắc phục sự cố và thay thế các bộ phận bị lỗi do nhà sản xuất.
Chúng tôi cung cấp mộtbảo hành hai nămcho thiết bị kiểm tra cộng hưởng loạt tần số thay đổi hoàn chỉnh.
Dịch vụ bảo hành bao gồm:
