HZG1101 ชุดทดสอบเรโซแนนซ์แบบอนุกรมความถี่แปรผัน เป็นระบบทดสอบแรงดันไฟฟ้า AC สูงระดับมืออาชีพที่ออกแบบมาเพื่อทดสอบหม้อแปลง, สายส่งกำลัง, GIS, เครื่องกำเนิดไฟฟ้า, สวิตช์เกียร์, สถานีย่อย และอุปกรณ์สายส่งกำลัง
ระบบนี้ใช้เทคโนโลยีเทคโนโลยีเรโซแนนซ์แบบอนุกรมความถี่แปรผัน ขั้นสูงในการสร้างแรงดันไฟฟ้า AC สูงผ่านการเรโซแนนซ์ระหว่างตัวเหนี่ยวนำและโหลดแบบคาปาซิทีฟ เมื่อเทียบกับระบบทดสอบแรงดันไฟฟ้า AC แบบดั้งเดิม ระบบนี้มีข้อดีคือใช้พลังงานน้อยลง คุณภาพรูปคลื่นดีขึ้น ความปลอดภัยสูงขึ้น และใช้งานภาคสนามได้ง่ายขึ้น

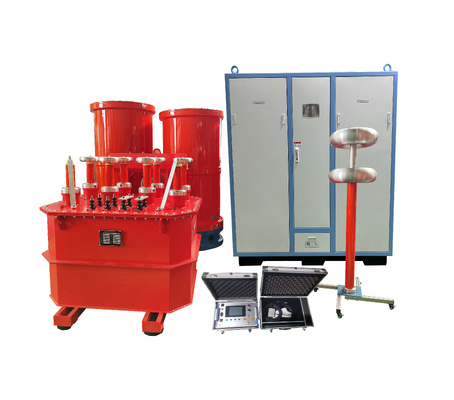

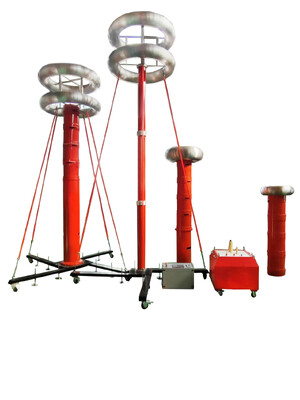

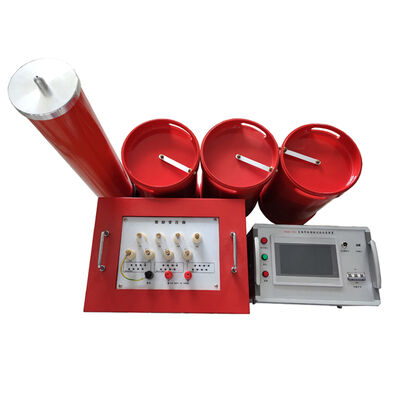

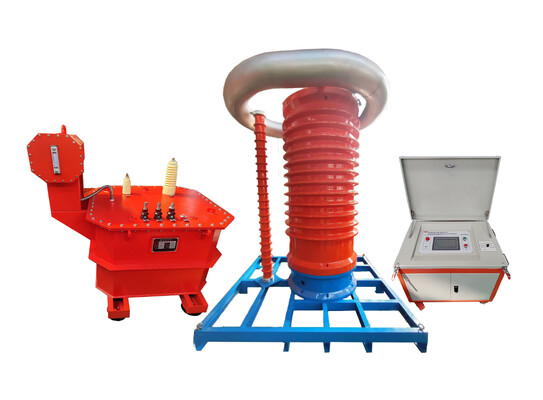

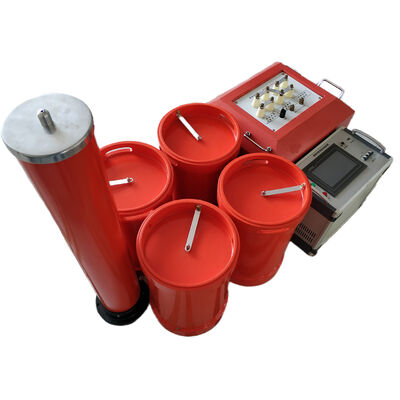

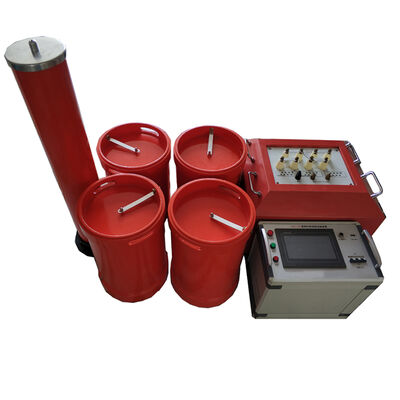

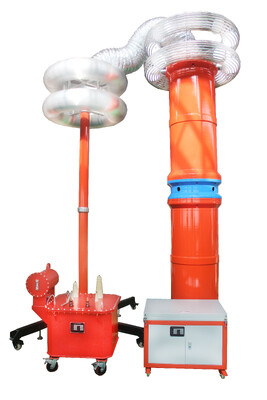

ระบบที่สมบูรณ์ประกอบด้วย:
- แหล่งจ่ายไฟความถี่แปรผัน
- หม้อแปลงกระตุ้น
- ตัวเหนี่ยวนำแรงดันสูง
- ตัวแบ่งแรงดันคาปาซิทีฟ
HKVTEST ให้บริการโซลูชันการทดสอบเรโซแนนซ์แบบกำหนดเองตามความต้องการของโครงการที่แตกต่างกัน รองรับระดับแรงดันไฟฟ้าตั้งแต่10kV, 35kV, 110kV, 220kV, 500kV จนถึง 1000kV.
การใช้งาน
ระบบทดสอบเรโซแนนซ์อนุกรม HZG1101 ใช้กันอย่างแพร่หลายสำหรับ:
| อุปกรณ์ทดสอบ |
การใช้งาน |
| หม้อแปลงไฟฟ้า |
การทดสอบแรงดันไฟฟ้า AC และการทดสอบฉนวน |
| สายส่งกำลังแรงดันสูง |
การทดสอบแรงดันไฟฟ้า AC ก่อนการใช้งาน |
| อุปกรณ์ GIS |
การตรวจสอบประสิทธิภาพฉนวน |
| เครื่องกำเนิดไฟฟ้า |
การทดสอบแรงดันไฟฟ้าของขดลวดสเตเตอร์ |
| สวิตช์เกียร์ |
การทดสอบฉนวนแรงดันสูง |
| อุปกรณ์สถานีย่อย |
การยอมรับการติดตั้งและการบำรุงรักษาเชิงป้องกัน |
| สายส่งกำลัง |
การทดสอบฉนวนแรงดันสูง |
หลักการทำงาน
ระบบเรโซแนนซ์อนุกรมความถี่แปรผันใช้หลักการเรโซแนนซ์ระหว่างโหลดแบบเหนี่ยวนำและคาปาซิทีฟ
โดยการปรับความถี่ขาออก ระบบจะถึงจุดเรโซแนนซ์และสร้างเอาต์พุตแรงดันสูงด้วยกำลังอินพุตที่ค่อนข้างต่ำ
ข้อได้เปรียบหลัก:
- เอาต์พุตแรงดันสูงพร้อมความต้องการพลังงานต่ำ
- ลดขนาดและน้ำหนักของอุปกรณ์
- ปรับปรุงคุณภาพรูปคลื่นเอาต์พุต
- กระแสความผิดพลาดจำกัดระหว่างการพังทลายของฉนวน
- เหมาะสำหรับโหลดความจุสูง เช่น สายเคเบิล
ส่วนประกอบของระบบ
แหล่งจ่ายไฟความถี่แปรผัน
ให้กำลังไฟกระตุ้นความถี่ที่ปรับได้และควบคุมกระบวนการเรโซแนนซ์
ฟังก์ชัน:
- การสแกนความถี่อัตโนมัติ
- การค้นหาจุดเรโซแนนซ์
- การควบคุมแรงดันไฟฟ้า
- การควบคุมการป้องกัน
หม้อแปลงกระตุ้น
ให้แรงดันกระตุ้นสำหรับวงจรเรโซแนนซ์แรงดันสูง
ตัวเหนี่ยวนำแรงดันสูง
สร้างรีแอกแตนซ์แบบเหนี่ยวนำที่จำเป็นสำหรับการเรโซแนนซ์
การกำหนดค่าตัวเหนี่ยวนำสามารถปรับแต่งได้ตาม:
- ความต้องการแรงดันไฟฟ้าทดสอบ
- ความจุโหลด
- ประเภทอุปกรณ์ที่ทดสอบ
- เงื่อนไขการใช้งานภาคสนาม
ตัวแบ่งแรงดันคาปาซิทีฟ
วัดและตรวจสอบเอาต์พุตแรงดันสูงระหว่างการทดสอบ
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| รุ่น |
HZG1101 |
| ประเภทผลิตภัณฑ์ |
ชุดทดสอบเรโซแนนซ์แบบอนุกรมความถี่แปรผัน |
| การใช้งาน |
การทดสอบแรงดันไฟฟ้า AC สำหรับหม้อแปลง, สายเคเบิล, GIS, เครื่องกำเนิดไฟฟ้า และสถานีย่อย |
| ช่วงแรงดันไฟฟ้าทดสอบ |
10kV / 35kV / 110kV / 220kV / 500kV / 1000kV (ปรับแต่งได้) |
| ความผิดเพี้ยนของรูปคลื่นแรงดันไฟฟ้าขาออก |
≤1.0% |
| ปัจจัยคุณภาพระบบ |
Q>50 |
| ปัจจัย Q สำหรับการทดสอบสายเคเบิลและเครื่องกำเนิดไฟฟ้า |
Q>30 |
| ปัจจัย Q สำหรับการทดสอบหม้อแปลงและสายส่ง |
Q>30 |
| แหล่งจ่ายไฟอินพุต |
สามเฟส 380V / เฟสเดียว 220V |
| ช่วงการปรับความถี่ |
20Hz–300Hz |
| ความละเอียดความถี่ |
0.1Hz |
| ความเสถียรของความถี่ |
≤0.02% |
| ความแม่นยำในการวัด |
1.5% |
| ช่วงกระแสขาออก |
13A–1250A |
| เวลาทำงานต่อเนื่อง |
15 นาทีภายใต้สภาวะที่กำหนด |
| ฟังก์ชันการป้องกัน |
แรงดันเกิน, กระแสเกิน, การสตาร์ทที่ตำแหน่งศูนย์, การป้องกันไฟกระชาก, การป้องกันความไม่สมดุลของเฟส |
| จอแสดงผล |
จอ LCD พร้อมเส้นโค้งการสแกนเรโซแนนซ์ |
| ฟังก์ชันข้อมูล |
รองรับการจัดเก็บและพิมพ์ข้อมูล |
ข้อมูลจำเพาะส่วนประกอบหลัก
แหล่งจ่ายไฟความถี่แปรผัน
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| กำลังไฟที่กำหนด |
5.5–500kW |
| แรงดันไฟฟ้าอินพุต |
220V / 380V |
| แรงดันไฟฟ้าขาออก |
0–400V |
| ความถี่ขาออก |
20–300Hz |
ตัวเหนี่ยวนำแรงดันสูง
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| แรงดันไฟฟ้าที่กำหนด |
สูงสุด 1000kV |
| กระแสไฟที่กำหนด |
1–10A |
| ช่วงความเหนี่ยวนำ |
30–600H |
| เวลาทำงาน |
15 นาทีภายใต้สภาวะที่กำหนด |
หม้อแปลงกระตุ้น
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ช่วงความจุ |
3.5–500kVA |
| แรงดันไฟฟ้าอินพุต |
200V / 400V |
| ฟังก์ชัน |
ให้กำลังไฟกระตุ้นสำหรับระบบเรโซแนนซ์ |
ตัวแบ่งแรงดันคาปาซิทีฟ
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ช่วงแรงดันไฟฟ้า |
10–1000kV |
| ช่วงความจุ |
300–5000pF |
| ความแม่นยำในการวัด |
±1.0% |
โหมดการทำงาน
โหมดทดสอบอัตโนมัติเต็มรูปแบบ
- การสแกนความถี่อัตโนมัติ
- การค้นหาเรโซแนนซ์อัตโนมัติ
- การเพิ่มแรงดันอัตโนมัติ
- การตรวจสอบการป้องกันอัตโนมัติ
โหมดการทำงานด้วยตนเอง
อนุญาตให้วิศวกรปรับความถี่และแรงดันไฟฟ้าด้วยตนเองตามข้อกำหนดการทดสอบเฉพาะ
โหมดปรับแต่งอัตโนมัติ + เพิ่มแรงดันด้วยตนเอง
ให้การทำงานที่ยืดหยุ่นสำหรับวิศวกรทดสอบมืออาชีพ
คุณสมบัติหลัก
การใช้พลังงานต่ำ
หลักการเรโซแนนซ์แบบอนุกรมช่วยลดกำลังอินพุตที่ต้องการและช่วยให้สามารถทดสอบแรงดันสูงภายใต้สภาวะกำลังไฟฟ้าภาคสนามที่จำกัด
แรงดันเอาต์พุตคุณภาพสูง
วงจรเรโซแนนซ์ช่วยลดการรบกวนฮาร์มอนิกได้อย่างมีประสิทธิภาพและให้เอาต์พุตใกล้เคียงคลื่นไซน์ที่มีความผิดเพี้ยนต่ำกว่า 1%
ประสิทธิภาพความปลอดภัยสูง
เมื่อเกิดการพังทลายของฉนวน ระบบจะสูญเสียเรโซแนนซ์โดยอัตโนมัติและจำกัดกระแสความผิดพลาดเพื่อปกป้องอุปกรณ์ที่ทดสอบ
การออกแบบแบบโมดูลาร์
โครงสร้างแบบโมดูลาร์ช่วยลดความยากในการขนส่งอุปกรณ์และเพิ่มประสิทธิภาพการติดตั้งภาคสนาม
ระบบควบคุมอัจฉริยะ
ระบบรองรับ:
- การค้นหาเรโซแนนซ์อัตโนมัติ
- การแสดงเส้นโค้งการสแกนความถี่
- ฟังก์ชันการป้องกันหลายอย่าง
- การจัดเก็บข้อมูลการทดสอบ
ความสามารถในการปรับแต่งโซลูชัน
HKVTEST ให้บริการระบบทดสอบเรโซแนนซ์แบบอนุกรมความถี่แปรผันที่ปรับแต่งได้ตามความต้องการของลูกค้า
การปรับแต่งรวมถึง:
- ระดับแรงดันไฟฟ้าทดสอบ
- กำลังขับ
- การกำหนดค่าตัวเหนี่ยวนำ
- โซลูชันการทดสอบสายเคเบิล
- โซลูชันการทดสอบหม้อแปลง
- การใช้งานในห้องปฏิบัติการหรือกลางแจ้ง
ระดับแรงดันไฟฟ้าที่มีจำหน่าย:
10kV / 35kV / 110kV / 220kV / 500kV / 1000kV
ทีมวิศวกรของเราสามารถออกแบบโซลูชันที่เหมาะสมตาม:
- ประเภทอุปกรณ์ที่ทดสอบ
- แรงดันไฟฟ้าทดสอบที่ต้องการ
- ความจุโหลด
- สภาวะกำลังไฟฟ้าของไซต์งาน
คำถามที่พบบ่อย
คำถามที่ 1: สามารถทดสอบอุปกรณ์ใดได้บ้างด้วยระบบนี้?
ระบบนี้เหมาะสำหรับการทดสอบแรงดันไฟฟ้า AC ของหม้อแปลง, สายเคเบิล, GIS, เครื่องกำเนิดไฟฟ้า, สวิตช์เกียร์, สถานีย่อย และสายส่งกำลัง
คำถามที่ 2: สามารถปรับระดับแรงดันไฟฟ้าได้หรือไม่?
ใช่ HKVTEST ให้บริการการกำหนดค่าที่ปรับแต่งได้ตามระดับแรงดันไฟฟ้าและความต้องการในการทดสอบที่แตกต่างกัน
คำถามที่ 3: ข้อได้เปรียบเมื่อเทียบกับเครื่องทดสอบ AC แบบดั้งเดิมคืออะไร?
ระบบเรโซแนนซ์แบบอนุกรมต้องการกำลังอินพุตต่ำกว่า ให้คุณภาพรูปคลื่นที่ดีกว่า และลดขนาดและน้ำหนักของอุปกรณ์
คำถามที่ 4: สามารถใช้สำหรับการทดสอบกลางแจ้งได้หรือไม่?
ใช่ โครงสร้างแบบโมดูลาร์ได้รับการออกแบบมาสำหรับการใช้งานทดสอบภาคสนามในสถานีย่อย โรงไฟฟ้า และสภาพแวดล้อมการก่อสร้าง
คำถามที่ 5: HKVTEST ให้การสนับสนุนทางเทคนิคหรือไม่?
ใช่ เราให้คำแนะนำการติดตั้ง การฝึกอบรมการใช้งาน การสนับสนุนการแก้ไขปัญหา และบริการหลังการขายระยะยาว
เกี่ยวกับ HKVTEST
HKVTEST เป็นแบรนด์ระดับโลกของWuhan Hongzhi Gaocetest Electrical Technology Co., Ltd., ผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านอุปกรณ์ทดสอบไฟฟ้าแรงสูง ด้วยประสบการณ์ในอุตสาหกรรมมากกว่า16 ปี.
เรามุ่งเน้นการวิจัย พัฒนา และผลิตโซลูชันการทดสอบไฟฟ้าสำหรับ:
- สาธารณูปโภคไฟฟ้า
- สถานีย่อย
- ผู้รับเหมาไฟฟ้า
- ห้องปฏิบัติการทดสอบ
- ระบบไฟฟ้าอุตสาหกรรม
กลุ่มผลิตภัณฑ์ของเราประกอบด้วย:
- ระบบทดสอบแรงดันไฟฟ้า AC
- ชุดทดสอบเรโซแนนซ์แบบอนุกรมความถี่แปรผัน
- อุปกรณ์ทดสอบหม้อแปลง
- เครื่องทดสอบความต้านทานฉนวน
- อุปกรณ์ค้นหาข้อบกพร่องของสายเคเบิล
- ระบบทดสอบการป้องกันรีเลย์
ด้วยความสามารถด้าน R&D ระดับมืออาชีพ ประสบการณ์การผลิต และการสนับสนุนการปรับแต่ง HKVTEST นำเสนอโซลูชันการทดสอบแรงดันสูงที่เชื่อถือได้สำหรับลูกค้าทั่วโลก
การรับประกันและบริการ
รับประกัน 2 ปี
HKVTEST ให้บริการรับประกัน 2 ปีสำหรับชุดทดสอบเรโซแนนซ์แบบอนุกรมความถี่แปรผันที่สมบูรณ์
บริการรับประกันรวมถึง:
- การสนับสนุนทางเทคนิคในช่วงระยะเวลาการรับประกัน
- คำแนะนำการใช้งานระยะไกล
- ความช่วยเหลือในการแก้ไขปัญหา
- การเปลี่ยนส่วนประกอบที่ชำรุดอันเนื่องมาจากปัญหาการผลิต
- การสนับสนุนทางเทคนิคหลังการขายระยะยาว
ติดต่อเรา
ต้องการระบบทดสอบเรโซแนนซ์แบบอนุกรมความถี่แปรผันที่ปรับแต่งได้หรือไม่?
โปรดติดต่อ HKVTEST พร้อมความต้องการโครงการของคุณ
WhatsApp: +86 180 7153 1810
อีเมล: fionahuang60@gmail.com
เว็บไซต์: www.hkvtest.com
โปรดให้ข้อมูลต่อไปนี้:
- ระดับแรงดันไฟฟ้าที่ต้องการ
- วัตถุที่ทดสอบ
- ความจุในการทดสอบ
- สภาพแวดล้อมการใช้งาน
ทีมวิศวกรของเราจะแนะนำโซลูชันการทดสอบแรงดันสูงที่เหมาะสมที่สุดตามความต้องการของคุณ
เราจะตอบกลับคำถามของคุณภายใน 24 ชั่วโมง
