Báo cáo trường hợp thử nghiệm chấp nhận điện của trạm phụ
Tổng quan dự án
TrênNgày 9 tháng 11 năm 2025, đội ngũ kỹ thuật của chúng tôi đã được mời để tiến hành thử nghiệm chấp nhận điện tại:
Jiabiyou Food Raw Material Processing Co., Ltd.
(Vùng phát triển Ezhou Gedian, tỉnh Hubei, Trung Quốc)
Phạm vi làm việc bao gồm:
- 2 động cơ cao áp (1007 kW và 431 kW)
- 3 đơn vị thiết bị chuyển mạch
- Kiểm tra việc đưa hệ thống bảo vệ rơle vào hoạt động
Dự án này tập trung vàoKiểm tra chấp nhận trước khi đưa vào sử dụngđảm bảo tất cả các thiết bị đáp ứng các tiêu chuẩn an toàn điện quốc gia trước khi sử dụng năng lượng.

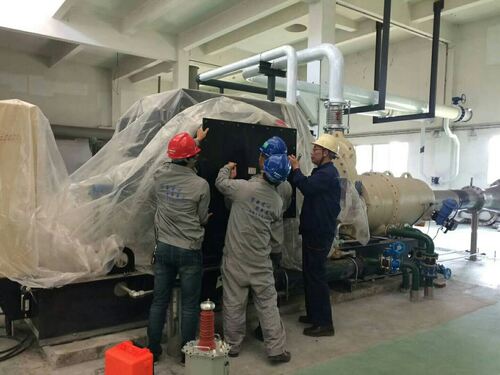

Môi trường thử nghiệm thực địa
Khi đến1100 giờ sáng., kỹ sư của chúng tôi phối hợp với kỹ sư bảo trì trang web (Ông Liu) và hoàn thành kiểm tra thiết bị và lập kế hoạch thử nghiệm.
Các đặc điểm chính của thiết bị tại địa điểm:
- Động cơ công nghiệp công suất cao không có đầu ra dây dẫn trung tính
- Hệ thống thiết bị chuyển mạch điện áp trung bình
- Hệ thống điều khiển bảo vệ rơle tích hợp
Do cấu hình hệ thống, thử nghiệm rò rỉ DC trên động cơ không áp dụng.
1. Thử nghiệm động cơ (1007 kW & 431 kW)
Các mục thử nghiệm:
- Xét nghiệm kháng cách nhiệt (2500V)
- Kiểm tra điện trở đồng của cuộn dây
- AC chịu thử điện áp
Kết quả thử nghiệm:
- Kháng cách nhiệt:>5TΩ (sự đọc phạm vi tối đa ở 2500V)
- Sự mất cân bằng kháng đồng điện:< 2% (sự cân bằng pha đủ điều kiện)
- Kiểm tra điện áp chịu AC:
- Điện áp tăng lên16kV trong 1 phút
- Tiêu chuẩn tham chiếu: 2,5Un + 1kV cho động cơ 10kV
- Không bị hỏng, không xả, hoạt động ổn định
✔ Hệ thống cách nhiệt động cơ hoàn toàn đủ điều kiện
✔ Tình trạng cuộn dây bình thường
✔ Khả năng chịu được thử nghiệm điện áp
2. Kiểm tra thiết bị chuyển mạch (3 đơn vị)
Các mục thử nghiệm:
- Xét nghiệm cách nhiệt liên lạc mở của bộ ngắt mạch
- Khép kín đất ở trạng thái đóng
- AC chịu thử điện áp
Kết quả thử nghiệm:
- Chống cách nhiệt đạt đến giới hạn đo lường tối đa
- Không phát hiện rò rỉ bất thường
- Kiểm tra điện áp chịu AC:
- 42kV trong 60 giây
- Tăng suất ổn định, không có flashover hoặc rò rỉ
✔ Tất cả ba đơn vị thiết bị chuyển mạch đều vượt qua kiểm tra sức mạnh điện môi
✔ Tình trạng cách nhiệt và cơ khí được xác nhận an toàn
3Kiểm tra hệ thống bảo vệ rơle
Các hệ thống bảo vệ rơle được cấu hình cho:
- 2 mạch bảo vệ động cơ
- 1 mạch bảo vệ biến áp
Các thông số thử nghiệm đã được xác minh:
- Bảo vệ quá tải
- Bảo vệ mạch ngắn (làm việc ngay lập tức)
- Bảo vệ điện áp quá cao
- Bảo vệ điện áp thấp
Phương pháp hiệu chuẩn:
- Input được đặt thành0.95 × giá trị cài đặt → Không hoạt động
- Input được đặt thành1.05 × giá trị cài đặt → Chọn đúng
Kết quả:
- Trả lời chuyến bay chính xác
- Thời gian trì hoãn phù hợp với cài đặt
- Không phát hiện hoạt động sai hoặc lỗi
✔ Hệ thống bảo vệ được xác nhận
✔ Khả năng điều phối chính xác
Thiết bị được sử dụng trong dự án này
Trong thử nghiệm chấp nhận này, chúng tôi đã sử dụng thiết bị chẩn đoán và điện áp cao chuyên nghiệp, bao gồm:
Đánh giá điện trở DC
Được sử dụng để đánh giá vòng bọc động cơ
👉 Thiết bị:HZB1202 DC Resistance Tester (20A)
- Tiêm dòng điện cao
- Sự ổn định nhanh chóng
- So sánh cuộn dây chính xác cao
Xét nghiệm chống cách nhiệt
Được sử dụng để đánh giá cách nhiệt động cơ và thiết bị chuyển mạch
- Tiêu chuẩn thử nghiệm 2500V được áp dụng
- Tình trạng cách nhiệt cao được xác nhận
AC chịu thử điện áp
Được sử dụng để xác minh độ bền cách nhiệt của động cơ và thiết bị chuyển mạch
👉 Hệ thống thử cao áp ngâm dầu:
Thiết bị thử nghiệm điện áp chống biến đổi biến đổi AC
Các chức năng chính được sử dụng trong dự án này:
- Kiểm tra sức mạnh điện bao trùm AC
- Kiểm tra điện áp đối kháng với thiết bị chuyển mạch
- Kiểm tra căng thẳng cách nhiệt động cơ
- Điện áp cao ổn định dưới tải
Kết luận thử nghiệm
Sau khi hoàn thành tất cả các thử nghiệm, các kết luận sau đây đã được xác nhận:
- Tình trạng cách nhiệt và cuộn dây của động cơ là bình thường
- Sức mạnh điện đệm của thiết bị chuyển mạch đủ điều kiện
- Hệ thống bảo vệ rơle hoạt động chính xác
- Không phát hiện phát thải bất thường hoặc không ổn định
✔ Toàn bộ hệ thống điện đáp ứng các yêu cầu đưa vào sử dụng
✔ An toàn cho năng lượng và hoạt động
Ghi chú kỹ thuật
- Động cơ không có đường trung tính, thử nghiệm rò rỉ DC không áp dụng
- Động cơ công suất cao đòi hỏi kiểm soát ramp điện áp cẩn thận
- Kiểm tra thiết bị chuyển mạch yêu cầu mức 42kV ổn định
- Bảo vệ rơle được xác minh bằng phương pháp tiêm bước (0.95 / 1.05)
