รายงานกรณีทดสอบการยอมรับทางไฟฟ้าของสถานีไฟฟ้าย่อย

ต่อไป9 พฤศจิกายน 2025, ทีมงานเทคนิคของเราได้รับเชิญในการดําเนินการทดสอบการยอมรับไฟฟ้าที่:

บริษัท จิอาบิโอว์ ฟู้ด รูเมอรัล แปรเซสซิ่ง จํากัด
(เขตพัฒนาเอซอู เกดีอัน จังหวัดฮูเบ่ย ประเทศจีน)

พื้นที่ปฏิบัติงานประกอบด้วย:

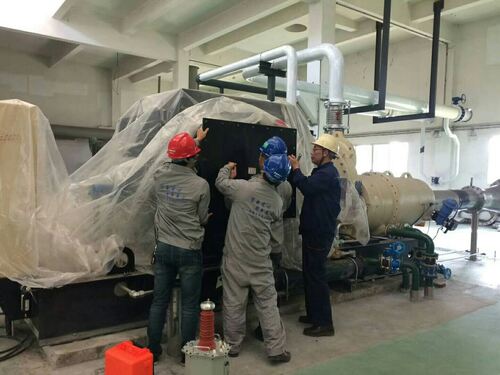

• 2 มอเตอร์แรงสูง (1007 kW และ 431 kW)
• 3 หน่วยเครื่องสลับ
• การตรวจสอบการใช้งานระบบป้องกันรีเล่

โครงการนี้เน้นการทดสอบการรับรองก่อนการใช้งานเพื่อให้แน่ใจว่า อุปกรณ์ทั้งหมดจะตรงกับมาตรฐานความปลอดภัยไฟฟ้าแห่งชาติ ก่อนการใช้พลังงาน

เมื่อมาถึง1100 น., วิศวกรของเราประสานงานกับวิศวกรบํารุงรักษาสถานที่ (นาย Liu) และเสร็จสิ้นการตรวจสอบอุปกรณ์และการวางแผนการทดสอบ

คุณลักษณะหลักของอุปกรณ์ในสถานที่:

• เครื่องยนต์อุตสาหกรรมพลังงานสูง ไม่มีการออกสายเฉลี่ย
• ระบบเครื่องสลับระดับความดันกลาง
• ระบบควบคุมการป้องกันเรเล่ที่บูรณาการ

เนื่องจากการปรับปรุงระบบ การทดสอบการรั่วไหลของ DC บนมอเตอร์ไม่ได้ถูกนําไปใช้ โดยใช้วิธีการทดสอบมาตรฐานอื่น

• การทดสอบความต้านทานการปิด (2500V)
• การทดสอบความต้านทานแบบ DC ของลวด
• การทดสอบความแรงดันแบบ AC

• ความต้านทานในการกันความร้อน:> 5TΩ (ระยะเวลาในการอ่านสูงสุดที่ 2500V)
• ความไม่สมดุลของความต้านทาน DC:< 2% (สมดุลระยะมีคุณภาพ)
• การทดสอบความแรงดันแบบ AC:
  • โวลเตชั่นเพิ่มเป็น16kV 1 นาที
  • มาตรฐานมาตรฐาน: 2.5Un + 1kV สําหรับมอเตอร์ 10kV
  • ไม่มีความเสียหาย ไม่มีการปล่อยของ การทํางานที่มั่นคง

✔ ระบบกันหนาวเครื่องยนต์มีคุณสมบัติเต็ม
✔ สภาพการล่อเป็นปกติ
✔ ทนกับการทดสอบความแรงดันผ่าน

• การทดสอบการแยกแยกในสายตัดวงจร
• ระบบกันหนาวแบบปิดกับพื้นดิน
• การทดสอบความแรงดันแบบ AC

• ความต้านทานในการกันความหนาวถึงขั้นต่ําสูงสุดที่วัดได้
• ไม่พบการรั่วไหลผิดปกติ
• การทดสอบความแรงดันแบบ AC:
  • 42kV เป็นเวลา 60 วินาที
  • ความตึงเครียดคงที่ ไม่มีการกระจายไฟฟ้าหรือการรั่ว

✔ หน่วยสลับทั้งหมด 3 หน่วยผ่านการตรวจสอบความแข็งแรงของไฟฟ้า
✔ สภาพของเครื่องจักรและอุปกรณ์ประกอบกันได้รับรองว่าปลอดภัย

ระบบป้องกันเรเล่ถูกตั้งค่าเพื่อ:

• 2 วงจรป้องกันมอเตอร์
• 1 วงจรป้องกันแปลง

• การป้องกันความแรงเกิน
• การป้องกันการตัดสั้น (การทํางานทันที)
• การป้องกันความดันเกิน
• การป้องกันความดันต่ํา

• การเข้าตั้งค่าเป็น0.95 × ค่าตั้งค่า → ไม่มีการทํางาน
• การเข้าตั้งค่าเป็น1.05 × ค่าตั้งค่า → การกระแทกถูกต้อง

• การตอบสนองการเดินทางถูกต้อง
• การช้าเวลาที่สอดคล้องกับการตั้งค่า
• ไม่พบการทํางานผิดพลาดหรือความผิดพลาด

✔ การเชื่อถือระบบป้องกัน
✔ การประสานงานทางตรรกะถูกต้อง

ระหว่างการทดสอบการยอมรับนี้ เราใช้อุปกรณ์ระดับความแรงสูงและอุปกรณ์ตรวจสอบมืออาชีพ

ใช้ในการประเมินการล่อมอเตอร์
👉 อุปกรณ์HZB1202 เครื่องทดสอบความต้านทาน DC (20A)

• การฉีดกระแสไฟฟ้าสูง
• การปรับตัวเร็ว
• การเปรียบเทียบการลวดแบบแม่นยําสูง

ใช้สําหรับการประเมินความละเอียดของมอเตอร์และอุปกรณ์สลับ

• ระดับการทดสอบ 2500V
• สถานการณ์การกันความร้อนสูงยืนยัน

ใช้ในการตรวจสอบความแข็งแรงของเครื่องยนต์และเครื่องสวิทช์

👉 ระบบการทดสอบความแรงสูงที่จมน้ํามัน:

อุปกรณ์ทดสอบแรงดันแบบ AC ลงน้ํามัน

ฟังก์ชันหลักที่ใช้ในโครงการนี้

• การทดสอบความแข็งแรงแบบดียิเลคทริก AC
• การตรวจสอบความแรงดันของเครื่องสลับ
• การทดสอบความเครียดของเครื่องยนต์
• การออกแรงดันสูงที่มั่นคง ภายใต้ภาระ

หลังจากการทดสอบทั้งหมด การสรุปต่อไปนี้ถูกยืนยัน

• อุปกรณ์แยกและการล่อของเครื่องยนต์ปกติ
• ความแข็งแรงแบบดียิเลคทริกของเครื่องสลับมีคุณสมบัติเต็ม
• ระบบป้องกันเรเล่ทํางานอย่างแม่นยํา
• ไม่พบการออกของธ อร์ที่ผิดปกติหรือความไม่มั่นคง

✔ ระบบไฟฟ้าทั้งหมด ตอบสนองความต้องการในการใช้งาน
✔ ปลอดภัยสําหรับการใช้พลังงานและการทํางาน

• มอเตอร์ไม่มีเส้นกลาง การทดสอบการรั่วไหลของ DC ไม่適用
• เครื่องยนต์ความจุสูงต้องการการควบคุมระยะความแรงดันอย่างละเอียด
• การทดสอบอุปกรณ์สวิทช์ที่ต้องการ ระดับความทน 42kV ที่มั่นคง
• การป้องกันเรเล่ที่ตรวจสอบด้วยวิธีการฉีดขั้น (0.95 / 1.05)

อุปกรณ์การทดสอบทั้งหมดที่ใช้ในโครงการนี้ ได้รับการสนับสนุนจาก:

• การรับประกัน 24 เดือน
• การสนับสนุนทางไกลทางเทคนิค
• บริการปรับระดับ
• จําหน่ายอะไหล่
• คู่มือการใช้งานในพื้นที่

สําหรับการทดสอบการใช้งานสับสเตชั่น, การทดสอบความดันสูง การแก้ไข, หรือการสนับสนุนการเลือกอุปกรณ์, กรุณาติดต่อทีมวิศวกรรมของเรา.
