Lựa chọn thiết bị kiểm tra khả năng chịu đựng AC: Bộ tiêu chuẩn và cộng hưởng sê-ri

Kiểm tra điện áp theo tần số AC: Nó là gì, khi nào bạn cần nó và làm thế nào để chọn thiết bị phù hợp

Trong số tất cả các thử nghiệm chạy trên thiết bị điện áp cao trước khi nó được đưa vào sử dụng, AC chịu thử nghiệm điện áp là một trong những người cung cấp câu trả lời trực tiếp nhất cho câu hỏi duy nhất mà cuối cùng là quan trọng:thiết bị này thực sự có thể giữ điện áp mà không bị hỏng không? kháng và đo mất điện bao bọc là chẩn đoán ¢ họ cho bạn biết về tình trạng của cách điện.Thử nghiệm chịu đựng là xác nhận vượt qua / thất bại dưới căng thẳng điện thực sự.

Kiểm tra sức mạnh tần số AC thực sự làm gì

Một thử nghiệm chịu áp suất điện tần số (50/60Hz) AC áp dụng một điện áp trên điện áp hoạt động định số của thiết bị thường là hai đến nhiều lần điện áp định số,Tùy thuộc vào tiêu chuẩn và lớp thiết bị và giữ nó trong một thời gian nhất địnhNếu cách nhiệt tồn tại mà không bị hỏng, flashover, hoặc thất bại giải phóng một phần, thiết bị sẽ vượt qua.

Điều này quan trọng bởi vì thử nghiệm tần số công suất nhấn mạnh cách nhiệt ở tần số tương tự mà thiết bị sẽ thực sự trải nghiệm trong hoạt động,đó là lý do tại sao nó vẫn là phương pháp tham chiếu mà hầu hết các tiêu chuẩn thiết bị được viết xung quanh , thiết bị chuyển mạch, cáp và các thiết bị điện áp trung bình và cao khác.

Nơi nó phù hợp trong một chương trình thử nghiệm đầy đủ

Một bài kiểm tra sức chịu đựng cho bạn biết rằng thiết bị đã sống sót qua một sự kiện căng thẳng cụ thể, nó không cho bạn biết nó gần biên bao nhiêu, hoặc phần nào của cách điện yếu nhất.Đó là lý do tại sao thử nghiệm chịu được thường chạy như là một phần của một chuỗi rộng hơn bên cạnh kháng cách nhiệt, kháng DC, tỷ lệ xoay và, nếu có thể, thử nghiệm mất điện dielectric (tan delta).nơi nàomột điểm yếu có thể đang phát triển; thử nghiệm chịu được xác nhận liệu thiết bị có thể vẫn chịu được căng thẳng điện thực sự ngày nay.

Đây cũng là lý do tại sao thử nghiệm chịu đựng thường chạy cuối cùng trong một trình tự đưa vào hoạt động,sau khi các thử nghiệm chẩn đoán khác được hoàn thành chạy nó trên một thiết bị đã được đánh dấu là đáng nghi bởi cách điện hoặc tan delta kết quả có nguy cơ gây ra thiệt hại có thể tránh được.

Thiết bị thử nghiệm cộng hưởng tiêu chuẩn và khi bạn cần

Đối với hầu hết các thiết bị điện áp trung bìnhBộ biến áp điện tần số AC chịu áp suất thử nghiệmlà công cụ phù hợp: nhỏ gọn, di động và có khả năng đáp ứng mức điện áp mà hầu hết các chương trình đưa vào hoạt động và bảo trì yêu cầu.

Thiết bị lớn hơn thay đổi phương trình.hoặc chạy cáp dài hiện đủ tải trọng điện dung hoặc cảm ứng mà một biến áp thử nghiệm tiêu chuẩn hoặc không thể đạt được điện áp yêu cầu hoặc sẽ cần phải không thực tế lớn để làm như vậyTrong những trường hợp này, mộtHệ thống thử nghiệm cộng hưởng chuỗi tần số biến đổilà sự lựa chọn thực tế hơn nó sử dụng độ phản ứng của tải trọng như một phần của mạch cộng hưởng,cho phép một bộ lò phản ứng tương đối nhỏ gọn và một bộ biến áp kích thích đạt được điện áp mà một bộ thử nghiệm tiêu chuẩn có kích thước tương tự không thể tạo ra.

Lựa chọn giữa hai điều này phụ thuộc vào tải trọng: công suất thiết bị / điện dẫn, điện áp thử nghiệm cần thiết và thiết lập cần phải di động như thế nào cho trang web.

Điều này trông như thế nào trên thực địa

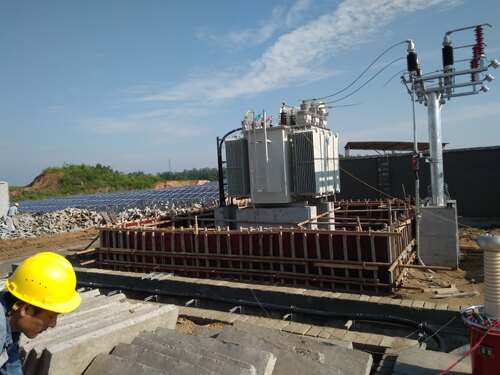

Trong một chuyến thăm gần đây cho một dự án khởi động nhà máy quang điện, nhóm của chúng tôi đã sử dụng một bộ biến áp thử nghiệm điện tần số AC tiêu chuẩn cho một bộ biến áp nối đất thử nghiệm,sau đó chuyển sang hệ thống cộng hưởng chuỗi tần số biến cho bộ biến áp SVG lớn hơn của nhà máy và các dây cáp điện áp trung bình của nó, được thử nghiệm với các công cụ khác nhau vì các đặc điểm tải đòi hỏi nó. loại đánh giá gọi chính xác là những gì lựa chọn thiết bị đúng là về: phù hợp với các thử nghiệm đặt tải,không chỉ là lớp điện áp.
