Việc lựa chọn thiết bị kiểm tra chịu điện áp AC phù hợp không chỉ dựa trên cấp điện áp. Hai thiết bị có thể ở cùng một cấp điện áp nhưng vẫn cần các thiết lập kiểm tra hoàn toàn khác nhau, tùy thuộc vào tải điện dung hoặc điện cảm mà chúng thể hiện. Trường hợp này, từ một dự án nghiệm thu nhà máy điện mặt trời, cho thấy quyết định đó được đưa ra trong thời gian thực — tại cùng một địa điểm, trong cùng một ngày.
Địa điểm là một nhà máy điện mặt trời 20MW đang được xây dựng tại Huyện Hoà Dung, Tỉnh Hồ Nam, với một phần nhà máy dự kiến sẽ được cấp điện trong vài ngày tới. Trước thời hạn đó, mọi máy biến áp, thiết bị đóng cắt và cáp cấp điện cho khu vực đó cần phải hoàn thành chuỗi kiểm tra nghiệm thu đầy đủ — điện trở cách điện, điện trở DC, tỷ số vòng dây và, là bước cuối cùng, kiểm tra điện áp chịu đựng AC.

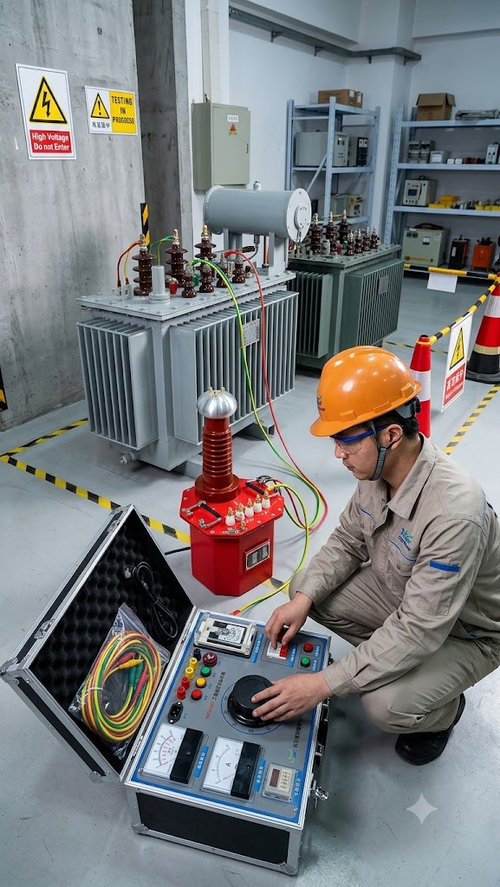

Kiểm tra chịu điện áp đầu tiên được thực hiện trên máy biến áp nối đất loại khô, 630/140kVA, định mức 36.75kV/0.4kV. Với cả hai cuộn dây được nối tắt và phía điện áp thấp được nối đất, nhóm đã áp dụng 68kV trong 1 phút bằng một bộ kiểm tra chịu điện áp tần số nguồn tiêu chuẩn.
Có thể nghe thấy tiếng lách tách nhẹ trong quá trình kiểm tra — khi kiểm tra, nguyên nhân được cho là do bụi trên thiết bị chứ không phải do vấn đề cách điện, không có hiện tượng phóng điện hoặc sự cố nào được quan sát. Bài kiểm tra đã thành công. Đối với một máy biến áp có công suất này, bộ kiểm tra tiêu chuẩn nằm trong phạm vi hoạt động của nó: đủ nhỏ gọn để thiết lập nhanh chóng và có khả năng đạt được 68kV cần thiết.
Máy biến áp SVG của nhà máy là một câu chuyện khác. Công suất của nó đủ lớn đến mức tải điện dung/điện cảm mà nó thể hiện vượt quá khả năng của máy biến áp kiểm tra chịu điện áp tiêu chuẩn có thể cung cấp đến điện áp yêu cầu — một bộ tiêu chuẩn có khả năng di động tương đương đơn giản là không được chế tạo để đẩy tải lớn như vậy đến điện áp kiểm tra cần thiết.
Đối với máy biến áp này, nhóm đã chuyển sang thiết lập kiểm tra cộng hưởng nối tiếp — một thiết lập được chế tạo từ tủ điều khiển tần số, máy biến áp kích từ, bộ chia điện áp, hai cuộn cảm và tụ bù. Thay vì cung cấp trực tiếp cho tải, hệ thống sử dụng điện kháng của chính máy biến áp như một phần của mạch cộng hưởng: sau khi nhóm cấu hình điện áp bắt đầu/dừng, tần số bắt đầu/dừng, tỷ lệ bộ chia và thời gian kiểm tra, hệ thống tự động quét tần số để xác định điểm cộng hưởng, sau đó tăng dần đến điện áp kiểm tra đầy đủ từ đó. Không có sự cố hoặc phóng điện bất thường nào xảy ra, và bài kiểm tra đã thành công.
Đây là lý do thực tế cho sự tồn tại của kiểm tra cộng hưởng: nó cho phép một bộ thiết bị tương đối nhỏ gọn đạt được điện áp trên các tải điện dung/điện cảm lớn mà máy biến áp kiểm tra thông thường cùng kích thước về mặt vật lý không thể tạo ra.
Đến tối, sáu cáp 35kV cấp điện cho cùng một phần của nhà máy cần kiểm tra chịu điện áp AC. Mỗi pha đã vượt qua kiểm tra cách điện riêng lẻ. Các đoạn cáp dài đặt ra thách thức tương tự như các máy biến áp lớn — tải điện dung đáng kể — vì vậy nhóm đã sử dụng cùng một hệ thống cộng hưởng, với pha không được kiểm tra được nối đất và khoảng cách an toàn được duy trì giữa ba lõi và thiết bị xung quanh ở đầu xa của cáp.
Tất cả sáu cáp đã được kiểm tra ở 42kV và vượt qua, hoàn thành chương trình kiểm tra đầy đủ của địa điểm vào khoảng 4:00 sáng ngày hôm sau.
Trường hợp này thực sự chứng minh không phải là một bài kiểm tra duy nhất — mà là một quy trình lựa chọn được lặp lại ba lần trong một ngày: đánh giá tải, sau đó chọn bộ kiểm tra có thể thực sự cung cấp điện áp yêu cầu mà không làm quá kích thước thiết bị cho tải nhỏ hơn hoặc quá nhỏ cho tải lớn hơn. Máy biến áp kiểm tra chịu điện áp tiêu chuẩn đã xử lý máy biến áp nối đất một cách gọn gàng; máy biến áp SVG và các đoạn cáp đều cần hệ thống cộng hưởng nối tiếp để đạt được điện áp kiểm tra.
Đưa ra lựa chọn sai theo một trong hai hướng sẽ tốn thời gian tại địa điểm — một bộ tiêu chuẩn không thể đạt được điện áp trên tải lớn có nghĩa là phải bắt đầu lại với thiết bị khác giữa chừng, và một hệ thống cộng hưởng quá khổ cho tải nhỏ là nhiều công việc lắp đặt hơn mức cần thiết.
