การเลือกอุปกรณ์ทดสอบความทนทานต่อกระแสไฟ AC: ชุดมาตรฐานเทียบกับการสั่นพ้องของซีรีส์

การเลือกอุปกรณ์ทดสอบแรงดันไฟฟ้า AC ที่เหมาะสมไม่ใช่แค่เรื่องของระดับแรงดันไฟฟ้าเท่านั้น อุปกรณ์สองชิ้นสามารถอยู่ในระดับแรงดันไฟฟ้าเดียวกันและยังคงต้องการชุดทดสอบที่แตกต่างกันอย่างสิ้นเชิง ขึ้นอยู่กับว่าอุปกรณ์เหล่านั้นมีโหลดแบบคาปาซิทีฟหรือเหนี่ยวนำมากน้อยเพียงใด กรณีนี้จากโครงการทดสอบการใช้งานโรงไฟฟ้าพลังงานแสงอาทิตย์ แสดงให้เห็นการตัดสินใจที่เกิดขึ้นแบบเรียลไทม์ — ในสถานที่เดียวกัน ในวันเดียวกัน

สถานที่ดังกล่าวเป็นสถานีไฟฟ้าพลังงานแสงอาทิตย์ขนาด 20MW ที่กำลังก่อสร้างในมณฑลหรงหู มณฑลหูหนาน โดยส่วนหนึ่งของโรงไฟฟ้ามีกำหนดจะจ่ายไฟภายในไม่กี่วัน ก่อนถึงกำหนดเวลานั้น หม้อแปลงไฟฟ้า สวิตช์เกียร์ และสายเคเบิลทุกเส้นที่ป้อนเข้าสู่ส่วนนั้นจำเป็นต้องผ่านลำดับการทดสอบการใช้งานเต็มรูปแบบ — ความต้านทานฉนวน, ความต้านทาน DC, อัตราส่วนรอบ, และขั้นตอนสุดท้ายคือการทดสอบแรงดันไฟฟ้า AC ที่ทนทาน

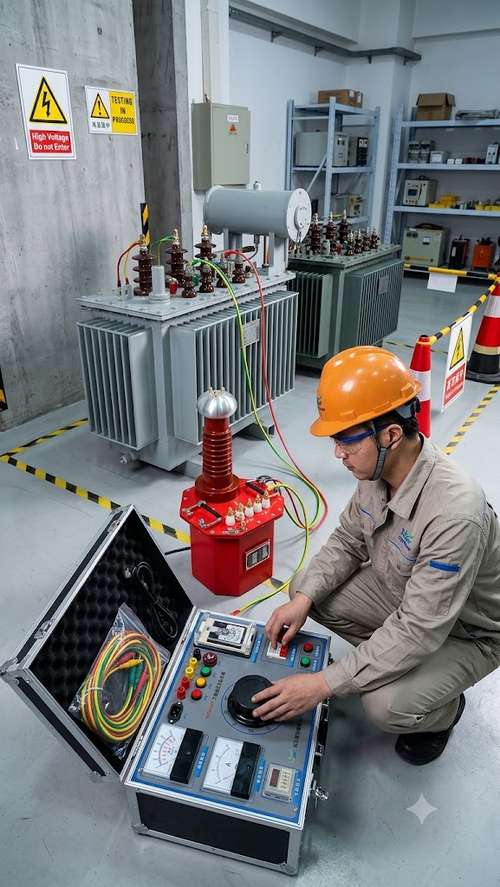

การทดสอบแรงดันไฟฟ้าทนทานครั้งแรกดำเนินการกับหม้อแปลงกราวด์แบบแห้ง ขนาด 630/140kVA พิกัด 36.75kV/0.4kV โดยมีการลัดวงจรขดลวดทั้งสองด้านและต่อสายด้านแรงดันต่ำลงดิน ทีมงานได้ใช้แรงดัน 68kV เป็นเวลา 1 นาที โดยใช้ ชุดทดสอบแรงดันไฟฟ้าทนทานมาตรฐานที่ใช้ความถี่กำลังไฟฟ้า.

ได้ยินเสียงแตกเบาๆ ระหว่างการทดสอบ — เมื่อตรวจสอบแล้ว พบว่าเกิดจากฝุ่นบนอุปกรณ์ ไม่ใช่ปัญหาเกี่ยวกับฉนวนใดๆ และไม่พบการลัดวงจรหรือการพังทลาย การทดสอบผ่าน สำหรับหม้อแปลงที่มีขนาดนี้ ชุดทดสอบมาตรฐานอยู่ในช่วงการทำงานที่เหมาะสม: มีขนาดกะทัดรัดพอที่จะติดตั้งได้อย่างรวดเร็ว และมีความสามารถเพียงพอที่จะให้แรงดันไฟฟ้าที่ต้องการ 68kV

หม้อแปลง SVG ของโรงไฟฟ้าเป็นเรื่องที่แตกต่างออกไป ขนาดของมันใหญ่พอที่โหลดแบบคาปาซิทีฟ/เหนี่ยวนำที่นำเสนอเกินกว่าที่หม้อแปลงทดสอบแรงดันไฟฟ้าทนทานมาตรฐานจะสามารถขับเคลื่อนไปยังแรงดันไฟฟ้าที่ต้องการได้ — ชุดทดสอบมาตรฐานที่มีความสะดวกในการพกพาใกล้เคียงกันไม่ได้ถูกสร้างขึ้นเพื่อผลักดันโหลดจำนวนมากไปยังแรงดันไฟฟ้าทดสอบที่จำเป็น

สำหรับหม้อแปลงนี้ ทีมงานได้เปลี่ยนไปใช้ ชุดทดสอบแบบเรโซแนนซ์อนุกรม — ชุดทดสอบที่สร้างจากตู้ควบคุมความถี่ หม้อแปลงกระตุ้น ตัวแบ่งแรงดัน ตัวเหนี่ยวนำสองตัว และตัวเก็บประจุชดเชย แทนที่จะขับโหลดโดยตรง ระบบจะใช้รีแอกแตนซ์ของหม้อแปลงเองเป็นส่วนหนึ่งของวงจรเรโซแนนซ์: หลังจากทีมงานตั้งค่าแรงดันไฟฟ้าเริ่มต้น/หยุด ความถี่เริ่มต้น/หยุด อัตราส่วนตัวแบ่ง และระยะเวลาทดสอบ ระบบจะกวาดความถี่โดยอัตโนมัติเพื่อค้นหาจุดเรโซแนนซ์ จากนั้นจึงเพิ่มแรงดันไฟฟ้าทดสอบเต็มที่จากจุดนั้น ไม่พบการพังทลายหรือการปล่อยประจุที่ผิดปกติ และการทดสอบผ่าน

นี่คือเหตุผลเชิงปฏิบัติที่การทดสอบแบบเรโซแนนซ์มีอยู่: ช่วยให้ชุดอุปกรณ์ที่มีขนาดค่อนข้างกะทัดรัดสามารถเข้าถึงแรงดันไฟฟ้าบนโหลดแบบคาปาซิทีฟ/เหนี่ยวนำขนาดใหญ่ที่หม้อแปลงทดสอบแบบธรรมดาขนาดเท่ากันไม่สามารถผลิตได้จริง

เมื่อถึงช่วงเย็น สายเคเบิล 35kV จำนวนหกเส้นที่ป้อนเข้าสู่ส่วนเดียวกันของโรงไฟฟ้าจำเป็นต้องได้รับการทดสอบแรงดันไฟฟ้า AC ที่ทนทาน แต่ละเฟสได้ผ่านการทดสอบฉนวนเป็นรายบุคคลแล้ว สายเคเบิลที่ยาวมากนำเสนอความท้าทายเช่นเดียวกับหม้อแปลงขนาดใหญ่ — โหลดแบบคาปาซิทีฟที่สำคัญ — ดังนั้นทีมงานจึง ใช้ระบบเรโซแนนซ์เดียวกันอีกครั้ง โดยต่อสายเฟสที่ไม่ได้รับการทดสอบลงดินและรักษาความปลอดภัยระหว่างแกนทั้งสามกับอุปกรณ์โดยรอบที่ปลายสายเคเบิล

สายเคเบิลทั้งหกเส้นได้รับการทดสอบที่ 42kV และผ่านการทดสอบ ทำให้โปรแกรมทดสอบเต็มรูปแบบของสถานที่เสร็จสิ้นประมาณ 04:00 น. ของวันถัดไป

สิ่งที่กรณีนี้แสดงให้เห็นจริงๆ ไม่ใช่การทดสอบเพียงครั้งเดียว — แต่เป็นกระบวนการคัดเลือกที่ทำซ้ำสามครั้งในหนึ่งวัน: ประเมินโหลด จากนั้นเลือกชุดทดสอบที่สามารถขับเคลื่อนไปยังแรงดันไฟฟ้าที่ต้องการได้จริง โดยไม่ใช้อุปกรณ์ที่ใหญ่เกินไปสำหรับโหลดที่เล็กกว่า หรือเล็กเกินไปสำหรับโหลดที่ใหญ่กว่า หม้อแปลงทดสอบแรงดันไฟฟ้าทนทานมาตรฐานจัดการกับหม้อแปลงกราวด์ได้อย่างราบรื่น หม้อแปลง SVG และสายเคเบิลทั้งสองจำเป็นต้องใช้ระบบเรโซแนนซ์อนุกรมเพื่อให้ได้แรงดันไฟฟ้าทดสอบเลย

การตัดสินใจผิดพลาดในทิศทางใดทิศทางหนึ่งจะทำให้เสียเวลาที่สถานที่ — ชุดทดสอบมาตรฐานที่ไม่สามารถเข้าถึงแรงดันไฟฟ้าบนโหลดขนาดใหญ่ได้ หมายถึงการเริ่มต้นใหม่ด้วยอุปกรณ์ที่แตกต่างกันระหว่างการทดสอบ และชุดทดสอบแบบเรโซแนนซ์ที่ใหญ่เกินไปสำหรับโหลดขนาดเล็กนั้นต้องใช้การติดตั้งมากกว่าที่งานต้องการ
