Trường hợp kiểm tra pha đường dây truyền tải 500kV: Máy dò pha điện áp cao không dây cải thiện tính an toàn và hiệu quả của việc kiểm tra

Với sự phát triển không ngừng của lưới điện, các đường dây truyền tải, trạm biến áp mới và các dự án cơ sở hạ tầng điện đòi hỏi phải thử nghiệm đáng tin cậy trước khi vận hành.

Trước khi kết nối các mạch điện áp cao hoặc hoàn thành việc vận hành lưới điện, các kỹ sư phải xác minh mối quan hệ pha giữa các đường dây.

Kết nối pha không đúng có thể gây ra tác động dòng điện, hư hỏng thiết bị hoặc hệ thống điện hoạt động không ổn định.

Do đó, kiểm tra pha chính xác là một bước thiết yếu trước khi đóng điện và kết nối các hệ thống điện áp cao.

Dự án yêu cầu xác minh pha đường dây điện áp cao trong môi trường hiện trường.

Các yêu cầu kiểm tra chính bao gồm:

• Xác nhận trạng thái cấp điện của đường dây
• Đo độ lệch pha
• Kiểm tra mối quan hệ pha
• Xác định các điều kiện cùng pha hoặc khác pha

Máy dò pha có dây truyền thống có thể yêu cầu kết nối cáp phức tạp, điều này có thể làm giảm hiệu quả vận hành tại hiện trường.

Dự án yêu cầu một giải pháp với:

• Khả năng điện áp cao
• Hoạt động không dây
• Đo lường đáng tin cậy
• Ứng dụng hiện trường dễ dàng

cácMáy dò pha điện áp cao không dây TAG-8600Cđã được chọn cho ứng dụng kiểm tra pha.

Hệ thống bao gồm:

• Máy phát X
• máy phát Y
• Máy chủ nhận không dây

Trong quá trình thử nghiệm, cả hai máy phát đều đo thông tin trạng thái điện áp, tần số và pha từ các đường dây điện áp cao khác nhau.

Dữ liệu được truyền không dây đến máy chủ nhận, máy chủ này sẽ tính toán độ lệch pha và xác định kết quả kiểm tra.

Trước khi thử nghiệm:

• Kiểm tra tình trạng pin
• Kiểm tra thanh cách điện
• Xác nhận yêu cầu an toàn

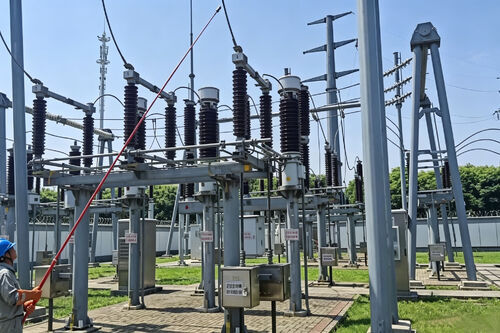

Các máy phát X và Y được lắp đặt trên các thanh vận hành cách điện và kết nối với đường dây điện áp cao tương ứng.

Các máy phát thu thập:

• Trạng thái điện áp
• Thông tin pha
• Dữ liệu tần số

và truyền kết quả đo không dây.

Máy chủ nhận hiển thị:

• Độ lệch pha
• Tính thường xuyên
• Sơ đồ vectơ
• Kết quả cùng pha / khác pha

Hướng dẫn bằng giọng nói giúp người vận hành xác nhận kết quả một cách nhanh chóng.

Bằng cách sử dụng máy dò pha điện áp cao không dây TAG-8600C:

Giao tiếp không dây làm giảm các hoạt động nối dây phức tạp trong môi trường điện áp cao.

Các kỹ sư có thể hoàn thành việc xác minh pha nhanh hơn trong quá trình vận hành tại hiện trường.

Thiết bị hỗ trợ đo điện áp xoay chiều từ 5V đến 500kV, phù hợp với nhiều ứng dụng hệ thống điện khác nhau.

TAG-8600C cung cấp:

• Dải đo 5V–500kV
• Xấp xỉ. Khoảng cách truyền không dây 100m
• Độ chính xác pha 5°
• Độ chính xác tần số ± 0,1Hz
• Màn hình màu hiển thị với sơ đồ vector
• Thông báo kết quả bằng giọng nói
• Dòng rò ＜10μA khi đo điện áp cao

Các ứng dụng bao gồm:

• Đường dây truyền tải
• Trạm biến áp
• Hệ thống mạng vòng
• Dự án bảo trì điện

Kiểm tra pha điện áp cao đóng vai trò quan trọng trong việc vận hành và bảo trì hệ thống điện.

Máy dò pha điện áp cao không dây TAG-8600C cung cấp giải pháp an toàn và hiệu quả hơn để nhận dạng pha đường dây truyền tải, giúp các kỹ sư cải thiện độ tin cậy thử nghiệm và hỗ trợ vận hành hệ thống điện an toàn.
