Máy phát hiện pha cao điện áp không dây TAG-8600C được thiết kế để xác minh pha trong kết nối lưới điện và hoạt động mạng vòng của đường truyền cao điện áp.
Nó hỗ trợ so sánh pha của các đường truyền biến đổi từ 5V đến 500kV và cũng có thể được sử dụng để phát hiện đường dây trực tiếp và xác minh trình tự pha trong hệ thống điện.
Với công nghệ truyền thông không dây tiên tiến, thiết bị loại bỏ những hạn chế của các máy dò pha có dây truyền thống, cung cấp hoạt động an toàn hơn, ổn định hơn và thuận tiện hơn.

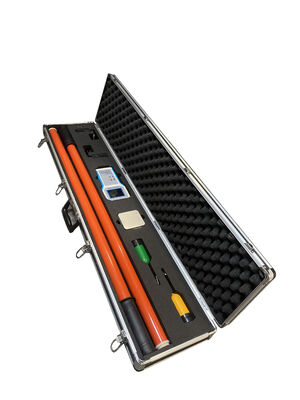

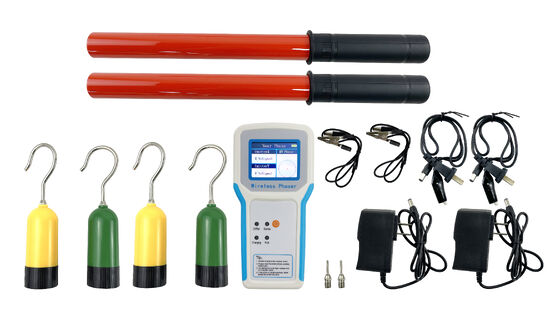

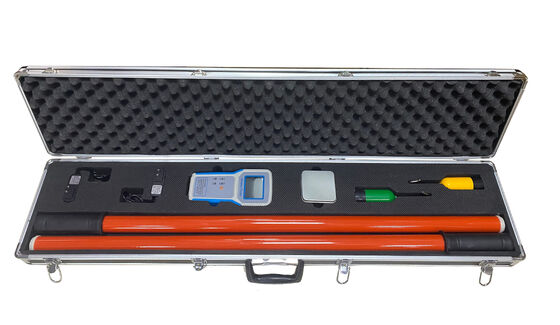

Hệ thống bao gồm hai máy phát và một máy chủ nhận:
Các bộ truyền phát hiện tình trạng điện áp đường dây, giai đoạn và tần số
Dữ liệu được truyền không dây đến máy chủ nhận
Máy chủ tính toán sự khác biệt pha giữa các đường X và Y
Hệ thống xác định trạng thái trong hoặc ngoài giai đoạn
Đường X được sử dụng làm tham chiếu, và giai đoạn Y được tính tương đối với X.
Thích hợp cho thử nghiệm đường truyền 5V ∼ 500kV AC
Truyền thông không dây giữa máy phát và máy thu
Hỗ trợ xác minh giai đoạn, phát hiện trình tự giai đoạn và phát hiện đường dây trực tiếp
Lời nhắc cho hoạt động và hướng dẫn kết quả
3Màn hình màu.2-inch với màn hình sơ đồ vector
Hệ thống đánh giá tự động trong giai đoạn / ngoài giai đoạn
Thiết kế cách ly điện áp cao cho hoạt động an toàn
Hệ thống pin lithium có thể sạc lại
Tự động tắt điện sau 1 giờ không hoạt động
Thiết kế di động nhẹ cho thử nghiệm thực địa
Kiểm tra giai đoạn đường truyền điện áp cao
Kết nối lưới điện và vận hành mạng vòng
Kiểm tra trình tự giai đoạn của trạm phụ
Việc đưa hệ thống điện vào hoạt động và bảo trì
Chuẩn bị đồng bộ hóa máy phát điện
Kiểm tra an toàn đường dây trực tiếp
| Điểm | Thông số kỹ thuật |
|---|---|
| Độ chính xác của sự khác biệt pha | ≤ ± 5° |
| Độ chính xác tần số | ±0,1 Hz |
| Phạm vi đo điện áp | 5V ¢ 500kV AC |
| Khoảng cách truyền không dây | ≤ 100 m |
| Hiển thị | 3Màn hình màu.2-inch |
| Rào hạn phán quyết | ± 30° |
| Pin chủ | Pin lithium 2600mAh |
| Pin phát tín hiệu | Pin lithium 340mAh |
| Tiêu thụ năng lượng | <0,3W (màu chủ), <0,1W (máy phát) |
| Nhiệt độ hoạt động | -35°C ~ +45°C |
| Độ ẩm | ≤ 95% RH |
| Tổng trọng lượng | ~7 kg |
Phân biệt pha ≥ ± 30° →Out-of-phase
Phân biệt pha < ± 30° →Trong giai đoạn
Các lời nhắc bằng giọng nói, màn hình hiển thị và đèn chỉ báo cung cấp xác nhận thời gian thực.
Nếu tần số của hai đường dây không phù hợp, điều chỉnh đồng bộ phải được hoàn thành trước khi kết nối lưới.Chuyển tải điện chỉ được phép khi cả hai pha và tần số phù hợp với lưới chính.
Tùy chỉnh ngôn ngữ có sẵn
Giao diện phần mềm, hướng dẫn và nhãn có thể được tùy chỉnh cho các thị trường khác nhau.
Bảo hành 2 năm và hỗ trợ kỹ thuật
Tất cả các sản phẩm được cung cấp với bảo hành 2 năm và hỗ trợ chuyên nghiệp sau bán hàng.
Kiểm soát chất lượng nghiêm ngặt
Mỗi đơn vị được kiểm tra trước khi vận chuyển để đảm bảo độ chính xác, an toàn và đáng tin cậy.
OEM & tùy chỉnh có sẵn
Tùy chỉnh chức năng và cấu trúc được hỗ trợ theo yêu cầu của khách hàng.
Nó được sử dụng để xác minh sự nhất quán pha giữa các đường truyền điện áp cao trước khi kết nối lưới điện hoặc hoạt động mạng vòng.
Nó hỗ trợ phát hiện giai đoạn đường truyền AC từ 5V đến 500kV.
Vâng, nó hỗ trợ phát hiện đường dây trực tiếp và được thiết kế để hoạt động an toàn trên chiến trường.
Vâng, nó sử dụng liên lạc không dây giữa máy phát và máy nhận.
Nó xác định xem hai đường dây có trong giai đoạn hay ngoài giai đoạn để đảm bảo kết nối lưới an toàn.
Vâng, tùy chỉnh OEM, bản địa hóa ngôn ngữ và điều chỉnh tham số có sẵn.
