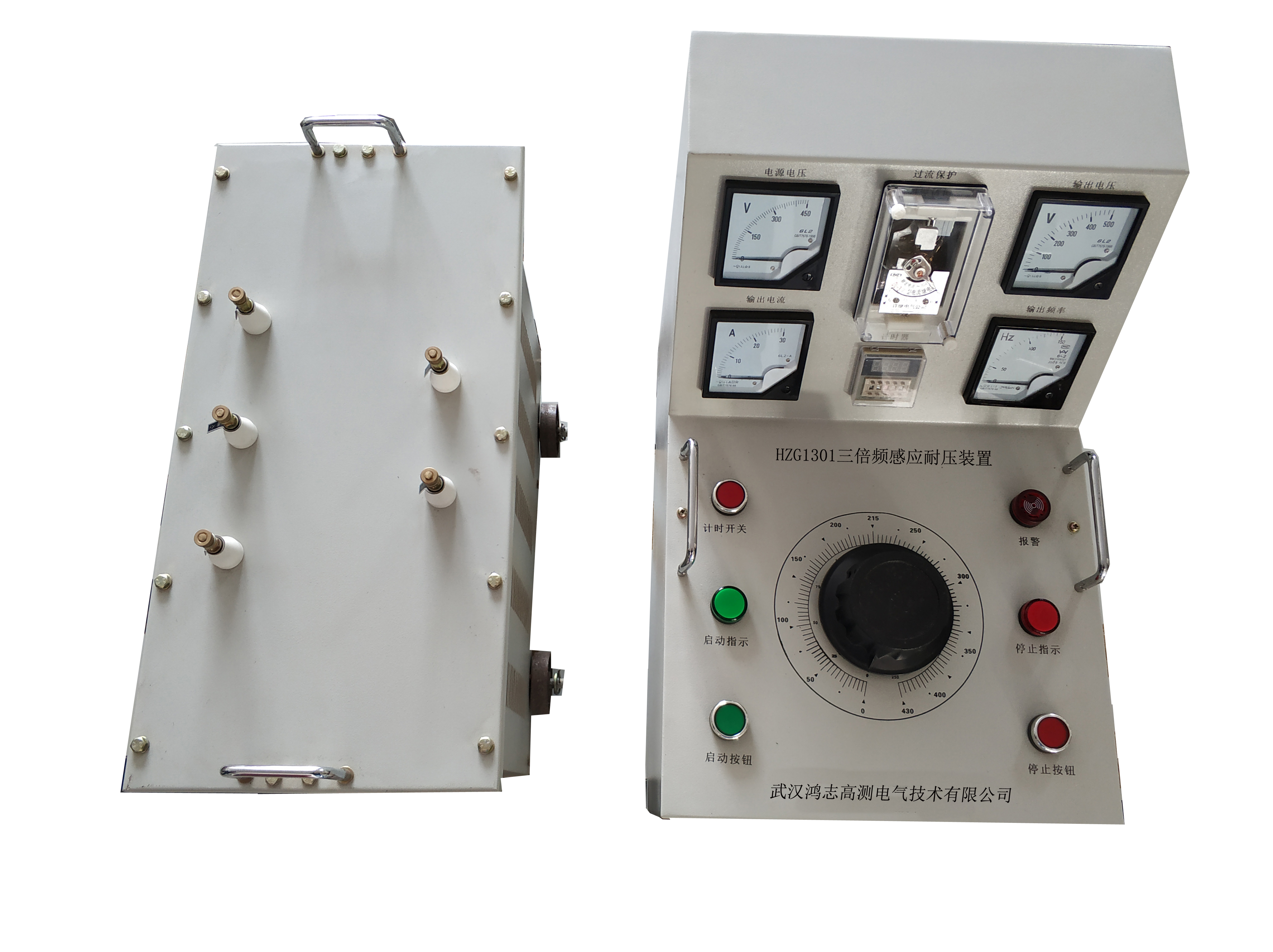

อุปกรณ์ทดสอบแรงดันไฟฟ้าเหนี่ยวนำความถี่สามเท่า HZG1301 พร้อมการออกแบบแบบบูรณาการความถี่เอาต์พุต 150Hz และการป้องกันกระแสเกินสำหรับการทดสอบแรงดันไฟฟ้าสูง

การทดสอบแรงดันไฟฟ้าเหนี่ยวนำความถี่สามเท่าเป็นขั้นตอนที่จำเป็นสำหรับหม้อแปลงไฟฟ้าและหม้อแปลงเครื่องมือเพื่อตรวจสอบฉนวนตามยาว การทดสอบแรงดันไฟฟ้าทนทานแบบ AC แบบดั้งเดิมจะประเมินเฉพาะฉนวนหลักของหม้อแปลงไฟฟ้าแบบเต็มฉนวนเท่านั้น โดยปล่อยให้ฉนวนตามยาวไม่ได้รับการทดสอบ อุปกรณ์ความถี่สามเท่านี้จะให้แหล่งจ่ายไฟ 150Hz เพื่อขับเคลื่อนหม้อแปลงทดสอบแรงดันไฟฟ้าสูง โดยใช้แรงดันไฟฟ้าสูงที่คูณด้วยความถี่กับขดลวดปฐมภูมิของหม้อแปลงแรงดันไฟฟ้า มีการทำงานที่ง่ายและประสิทธิภาพที่เสถียร ตรงตามข้อกำหนดแรงดันไฟฟ้าทนทานเหนี่ยวนำสำหรับหม้อแปลงไฟฟ้าและ CT/PT

หน่วยประกอบด้วยหม้อแปลงไฟฟ้าแบบเฟสเดียวสามตัว ขดลวดปฐมภูมิเชื่อมต่อแบบสตาร์ และขดลวดทุติยภูมิเชื่อมต่อแบบเดลต้าเปิด เมื่อด้านปฐมภูมิได้รับกระแสเกิน ฟลักซ์แม่เหล็กจะกลายเป็นคลื่นแบบแบนเนื่องจากการอิ่มตัวของเส้นโค้งการเหนี่ยวนำ ฟลักซ์นี้ประกอบด้วยคลื่นพื้นฐานและฮาร์มอนิกแบบลำดับศูนย์ ซึ่งฮาร์มอนิกที่ 3 เป็นฮาร์มอนิกที่เด่นชัด ในขดลวดทุติยภูมิแบบเดลต้าเปิด ผลรวมเวกเตอร์ของแรงเคลื่อนไฟฟ้าพื้นฐานจะเท่ากับศูนย์ ในขณะที่ผลรวมเวกเตอร์ของฮาร์มอนิกที่ 3 คือ 3EΦ3 ดังนั้นจึงสร้างแรงดันไฟฟ้า 150Hz เป็นแหล่งพลังงานสำหรับการทดสอบแรงดันไฟฟ้าทนทานเหนี่ยวนำ

• การออกแบบแบบบูรณาการ: เครื่องกำเนิดความถี่สามเท่าและคอนโซลควบคุมรวมอยู่ในหน่วยเดียว
• การป้องกันกระแสเกินในตัว
• การตรวจสอบแรงดันไฟฟ้าอินพุต, กระแสอินพุต, แรงดันไฟฟ้าเอาต์พุต, กระแสเอาต์พุต และตัวประกอบกำลังแบบเรียลไทม์
• ฟังก์ชันควบคุมเวลา
• โครงสร้างกะทัดรัดพร้อมการเดินสายและการใช้งานที่ง่าย

เหมาะสำหรับการทดสอบแรงดันไฟฟ้าทนทานเหนี่ยวนำของหม้อแปลงไฟฟ้า, หม้อแปลงแรงดันไฟฟ้า และหม้อแปลงกระแสไฟฟ้า ใช้กันอย่างแพร่หลายในการทดสอบประเภทโรงงานไฟฟ้าแรงสูง, การตรวจสอบขาเข้า และการบำรุงรักษาการไฟฟ้า

เก็บอุปกรณ์ไว้ในสภาพแวดล้อมที่มีอากาศถ่ายเทได้ดีและแห้ง

1. เครื่องกำเนิดไฟฟ้ากำลังความถี่สามเท่า × 1
2. สายเคเบิลเชื่อมต่อ × 1 ชุด
3. คู่มือผู้ใช้ × 1
4. ใบรับรองคุณภาพและบัตรรับประกัน × 1

ติดต่อเราเพื่อขอรับการสนับสนุนหลังการขายในกรณีที่เกิดความล้มเหลว
