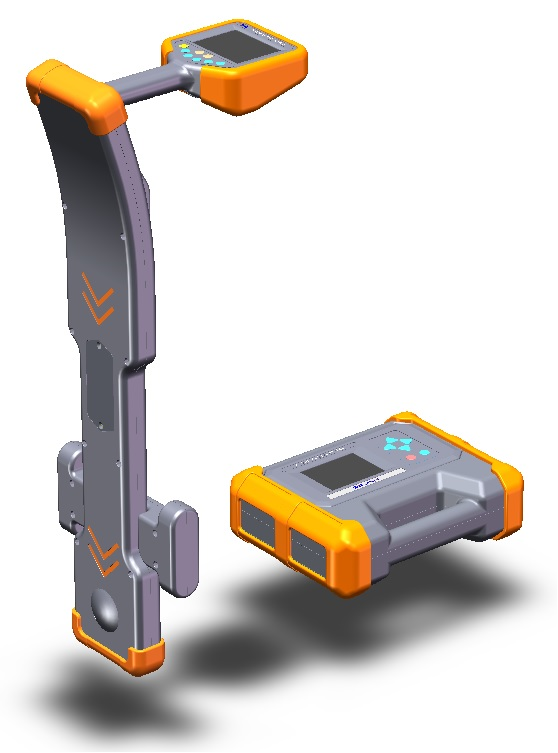

HZD1401 อินเทลเลนท์ท่อและเคเบิล Locator

เครื่องระบุตำแหน่งท่อและสายเคเบิลอัจฉริยะ HZD1401 เป็นเครื่องมือตรวจจับสายเคเบิลใต้ดินและท่อโลหะประสิทธิภาพสูงที่พัฒนาโดย Wuhan Hongzhi Gaoce Electrical Technology Co., Ltd. โดยระบบประกอบด้วยเครื่องส่งและเครื่องรับ ซึ่งบูรณาการเข้าด้วยกันการติดตามเส้นทาง การระบุสายเคเบิล และการระบุจุดบกพร่องให้เป็นโซลูชันแบบพกพาเครื่องเดียว มีการใช้กันอย่างแพร่หลายในการสำรวจเส้นทางสายไฟ การระบุแบบไม่สัมผัสของสายไฟ การตรวจจับท่อโลหะ (แก๊ส น้ำ น้ำมัน) การหลีกเลี่ยงสาธารณูปโภคก่อนการขุด ตำแหน่งข้อบกพร่องของปลอก และตำแหน่งข้อบกพร่องของความต้านทานต่ำ/เปิดสำหรับสายไฟแรงดันต่ำ

• การติดตามเส้นทาง– โหมดการตรวจจับแบบแอคทีฟและพาสซีฟที่มีหลายความถี่เพื่อตำแหน่งเส้นทางใต้ดินที่แม่นยำ

• การวัดความลึก– รองรับความลึกแบบเรียลไทม์ ความลึกเฉลี่ย วิธีการกำหนดเป้าหมายเข็มทิศ วิธี 80%/70% และวิธีการ 45° สำหรับสภาพสนามต่างๆ

• การระบุสายเคเบิล– ทำงานร่วมกับแคลมป์หรือหูฟังของแพทย์ที่ยืดหยุ่นได้เพื่อระบุสายเคเบิลเป้าหมายที่เป็นมัดหนาแน่น มั่นใจในความปลอดภัยในการก่อสร้าง

• การระบุข้อผิดพลาดภาคพื้นดิน– การใช้เฟรม A และตัวเพิ่มแรงดันไฟฟ้าระบุตำแหน่งข้อผิดพลาด ระบุตำแหน่งความเสียหายของฉนวนและข้อบกพร่องของปลอกได้อย่างแม่นยำ

• ความต้านทานต่ำและตำแหน่งข้อผิดพลาดแบบเปิด– วิธีการเหนี่ยวนำเสียงช่วยค้นหาการลัดวงจรระหว่างเฟส ความผิดปกติของปลอกหุ้ม และตัวนำที่เสียหาย

1. จอแสดงผลเข็มทิศสี– แสดงภาพทิศทางของท่อ/สายเคเบิลใต้ดินเพื่อการติดตามที่รวดเร็วและใช้งานง่าย

2. ความไวสูงและป้องกันการรบกวน– การรับแบนด์วิธที่แคบเป็นพิเศษ 2Hz ปฏิเสธสายที่อยู่ติดกันและเสียงรบกวนจากสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ

3. ตัวบ่งชี้การป้องกันการสะกดผิด– วัดเฟสกระแส (640Hz/1280Hz) และเตือนอัตโนมัติเมื่อเบี่ยงเบนไปจากเส้นเป้าหมาย

4. การตรวจจับแบบพาสซีฟที่ได้รับการปรับปรุง- กวาดพลังงานและความถี่วิทยุ แสดงได้ถึงสามบรรทัดพร้อมกันสำหรับการสำรวจพื้นที่

5. วิธีการเชื่อมต่อสัญญาณหลายแบบ– การเชื่อมต่อโดยตรง ข้อต่อแคลมป์ และการเหนี่ยวนำ – เหมาะสำหรับสายเคเบิลที่ไม่มีพลังงาน/มีพลังงานและท่อโลหะ

6. การระบุตัวตนอัจฉริยะของแคลมป์แบบยืดหยุ่น– เปรียบเทียบทั้งขนาดและเฟสปัจจุบันเพื่อการระบุสายเคเบิลเส้นเดียวที่เชื่อถือได้

7. ตำแหน่งข้อผิดพลาดของแรงดันไฟฟ้าขั้นตอน– ด้วยเฟรม A ช่วยให้ระบุตำแหน่งการแตกของฉนวนและข้อบกพร่องของเปลือกได้อย่างแม่นยำ

8. เครื่องขยายเสียงดิจิตอลกำลังสูง- เอาต์พุตแบบปรับได้ 15W, การจับคู่อิมพีแดนซ์อัตโนมัติ, การป้องกันแรงดันเกิน/กระแสเกิน

9. การป้องกันน้ำเข้า IP65- ทนทานสำหรับการใช้งานกลางแจ้ง แบตเตอรี่ลิเธียมไอออนในตัวรองรับการทำงานเต็มวัน

10. ตัวเลือก GNSS และการบันทึกข้อมูล– การวางตำแหน่งจุดเดียวหรือ RTK (ระดับซม.) ที่มีความแม่นยำสูง จัดเก็บบันทึกได้มากถึง 256 รายการ และถ่ายโอนข้อมูลผ่าน Bluetooth

• แคลมป์ส่งสัญญาณ / แคลมป์ยืดหยุ่นตัวรับ / หูฟังของแพทย์

• เซ็นเซอร์ช่วยเชิงลึก

• ตัวเพิ่มแรงดันไฟฟ้าระบุตำแหน่งความผิดปกติ + เฟรม A

• ตัวรับสัญญาณมือถือ RTK GNSS ภายนอก

• โมดูลการสื่อสารและการจัดเก็บข้อมูล Bluetooth
