อุปกรณ์การทดสอบการสอดสานในชุดความถี่แปรปรวน สําหรับการทดสอบ AC ความดันสูง

การทดสอบความดันสูง AC ทนคือวิธีการสําคัญในการตรวจสอบผลการปิดของอุปกรณ์ไฟฟ้าก่อนการใช้งานและระหว่างการบํารุงรักษา

สายไฟฟ้า, เครื่องแปลง, GIS, เครื่องสลับและเครื่องผลิตไฟฟ้า ต้องผ่านการทดสอบความกระชับกระแสเพื่อรับรองการทํางานที่น่าเชื่อถือในระบบพลังงาน

อย่างไรก็ตาม อุปกรณ์ทดสอบความดันสูงแบบดั้งเดิมมักต้องเผชิญกับปัญหาในระหว่างการใช้งานในสนาม:

• ความต้องการไฟฟ้าขนาดใหญ่
• การขนส่งอุปกรณ์หนัก
• การทํางานที่ยากในสภาพแวดล้อมที่ซับซ้อน
• ความต้องการสูงต่อสถานที่ทดสอบ

สําหรับโครงการวิศวกรรมพลังงานที่ทันสมัย นักวิศวกรต้องการวิธีการทดสอบที่สามารถให้ผลิตความแรงดันสูงได้ โดยยังคงการพกพาและประสิทธิภาพ

นี่คือเหตุผลอุปกรณ์การทดสอบความสอดคล้องระดับความถี่แปรได้รับความนิยมมากขึ้นในการทดสอบพลังงาน

การทดสอบความสอดคล้องในชุดความถี่ที่แปรปรวน ใช้หลักการความสอดคล้องระหว่างตัวปฏิกิริยาและความจุของอุปกรณ์ที่ทดสอบ

ระหว่างการทดสอบ ระบบปรับความถี่การออก เพื่อไปถึงจุดสะท้อนพลังการเข้าที่ค่อนข้างน้อยสามารถผลิตความแรงดันการทดสอบที่สูงที่จําเป็นสําหรับการทดสอบความทนทาน AC.

เมื่อเทียบกับวิธีการทดสอบแบบดั้งเดิม เทคโนโลยีการสะกดเสียงชุดมีข้อดีหลายอย่าง:

• ความต้องการความจุของพลังงานที่ลดลง
• ขนาดและน้ําหนักของอุปกรณ์ขนาดเล็ก
• รูปแบบคลื่นความดันออกที่ดีกว่า
• ความเสี่ยงที่ต่ํากว่าของการเสียหายจากกระแสไฟฟ้าสั้นสูง
• เหมาะสําหรับการทดสอบสนาม

สายไฟฟ้าเป็นหนึ่งในการใช้งานทั่วไปของระบบระดมเสียงความถี่แปร

ระหว่างการติดตั้งสายไฟฟ้าและการใช้งาน การทดสอบความทนทาน AC ช่วยให้วิศวกร:

• ตรวจสอบคุณภาพของการปิด
• การตรวจพบความบกพร่องในระบบประกันความร้อน
• รับประกันการทํางานที่ปลอดภัยหลังการใช้พลังงาน

สําหรับระบบเคเบิล XLPE ระยะไกล การทดสอบความสอดคล้องเป็นทางออกที่มีประสิทธิภาพ เพราะความจุของเคเบิลสร้างความต้องการความจุในการทดสอบที่ใหญ่

เครื่องแปลงเป็นองค์ประกอบสําคัญในสับสเตชั่น

ก่อนการใช้งาน โทรทรานฟอเรชั่นต้องการการทดสอบความโดดเดี่ยว เพื่อตรวจสอบ:

• สภาพการปิดลม
• ความแรงไฟฟ้า
• คุณภาพการผลิตและการติดตั้ง

อุปกรณ์ระบายเสียงระดับความถี่ที่เปลี่ยนแปลงสามารถให้ความแรงดันทดสอบ AC ที่มั่นคงสําหรับการประเมินความโดดเดี่ยวของแปลงแปลง

ระบบยังเหมาะสําหรับ:

• อุปกรณ์ GIS
• เครื่องตัดวงจร
• สายบัส
• เครื่องผลิตไฟฟ้า
• อุปกรณ์ไฟฟ้าความดันสูงอื่น ๆ

มันช่วยให้ทีมงานบํารุงรักษาพลังงาน สามารถทําการทดสอบการยอมรับ และการบํารุงรักษาป้องกันได้อย่างมีประสิทธิภาพ

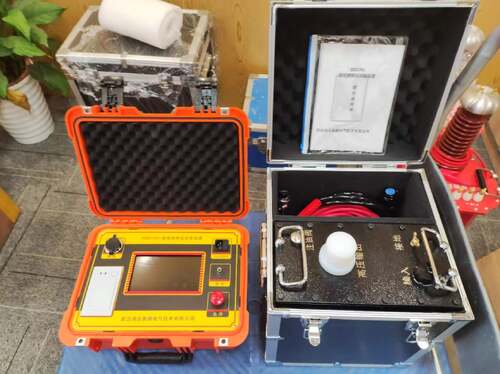

เพื่อตอบโจทย์ความต้องการของฝ่ายทดสอบความดันสูง และบริษัทวิศวกรรมพลังงานวูฮาน ฮองจี กาโอเซ่ เทคโนโลยีไฟฟ้าพัฒนาอุปกรณ์ทดสอบเสียงสะท้อนระดับความถี่แปร HZG1101.

ระบบประกอบด้วย:

• พลังงานไฟฟ้าควบคุมความถี่แปร
• เครื่องแปลงกระตุ้น
• ระบบปฏิกิริยาความดันสูง
• เครื่องแยกความแรงดันความจุ

การออกแบบเรอคเตอร์แบบโมดูล ทําให้สามารถผสมผสานกันได้อย่างยืดหยุ่น ตามระดับความดันและความต้องการในการทดสอบที่แตกต่างกัน

มันเหมาะสําหรับ:

• การทดสอบอุปกรณ์พลังงาน 10kV
• ระบบกระจายไฟ 35kV
• สถานไฟฟ้าไฟใต้ 110kV
• อุปกรณ์ส่งไฟฟ้า 220kV
• รายละเอียด: เครื่องผลิตความดันสูง 0.1Hz VLF สําหรับ AC ทนการทดสอบ

อุปกรณ์สามารถสแกนช่วงความถี่ได้โดยอัตโนมัติ และหาจุดสะท้อนได้อย่างรวดเร็ว

วิธีนี้ลดเวลาในการปรับด้วยมือ และเพิ่มประสิทธิภาพการทดสอบ

HZG1101 รองรับ:

• โหมดการทดสอบอัตโนมัติ
• รูปแบบการทํางานด้วยมือ
• การปรับแบบอัตโนมัติด้วยโหมดปรับความแรงดันด้วยมือ

วิศวกรสามารถเลือกวิธีการทํางานที่แตกต่างกันไปตามสภาพการทดสอบจริง

ระบบรวมฟังก์ชันการป้องกันความปลอดภัยหลายประการ:

• การป้องกันความกระชับกําลังเกิน
• การป้องกันความแรงเกินระดับกระแส
• การป้องกันการเริ่มต้นจากศูนย์
• การป้องกันการลดเสียง
• การป้องกัน Flashover
• การปิดฉุกเฉิน

ฟังก์ชันเหล่านี้ช่วยเพิ่มความปลอดภัยในการทดสอบในระหว่างการทํางานแรงดันสูง

• พลังงานระดับ: 5.5500kW
• ความดันการเข้า: สามเฟส 380V หรือเดียวเฟส 220V
• ความดันการออก: 0~400V ปรับได้
• ความถี่การออก: 20~300Hz
• ความละเอียดความถี่: ปรับระดับ 0.1Hz
• กระแสการออก: 131250A

• ความสับสนของรูปคลื่นของแรงกระหน่ําออก: <1.0%
• ปัจจัยคุณภาพ: Q>50
• ความแม่นยําของการวัด: 1.5%
• ระยะเวลาการทํางานต่อเนื่อง: 15 นาทีในสภาพที่ตั้ง

• ความดันเฉพาะ: 0~1000kV
• ระดับกระแสไฟฟ้า: 1?? 10A
• ระยะความอ่อนแอ: 30 ‰ 600H
• ความถี่การทํางาน: 20 ∼ 300 Hz

เมื่อเครือข่ายไฟฟ้าขยายตัวต่อเนื่อง การทดสอบการกันความร้อนที่น่าเชื่อถือ ได้กลายเป็นสิ่งจําเป็นในการป้องกันการล้มเหลวของอุปกรณ์

อุปกรณ์การทดสอบความสม่ําเสมอระดับความถี่แปร ให้วิศวกรพลังงานมีวิธีที่ปลอดภัย ประสิทธิภาพสูงและเป็นจริงสําหรับการทดสอบความแรงสูง

ด้วยการปรับแต่งแบบยืดหยุ่น ความสามารถในการปรับปรุงอัตโนมัติ และฟังก์ชันการป้องกันที่ก้าวหน้า HZG1701 ช่วยเพิ่มประสิทธิภาพการทดสอบสําหรับเคเบิล, เครื่องแปลงสถานไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า.
